6度抗震办公楼毕业设计方案(计算书、建筑结构设计CAD施工图纸)

附件详情

江苏某办公楼毕业设计(含计算书、建筑结构设计图)
项目概要:位于江苏某市
设计说明:本建筑抗震设防类别为丙类,建筑结构安全等级为二级,结构抗震设防烈度为6度,设计基本地震加速度为0.05g,设计地震分组为第一组,结构设计使用年限50年。地基基础设计等级为丙级,基础拟采用浅基础。
内容包括:
计算书:
1 设计资料
2 楼板设计
3 框架设计
4 楼梯设计
5 基础设计
共72页。
该资料包含:
建筑图:
办公楼总平面定位图、建筑设计总说明、建筑设计总说明(续)、室内装修表、各层平面图、屋顶构架平面图、立面图、剖面图、楼梯间平面放大图、节点大样、卫生间平面放大图共19张图纸;
结构图:
结构设计总说明、基础施工图、基础梁平法施工图、柱平法施工图、屋面以上柱平法施工图、梁平法施工图、屋面梁平法施工图、板平法施工图、屋面板平法施工图、屋顶面及屋面构架梁板平法施工图、楼梯结构布置图、框架模板配筋图共20张图纸。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

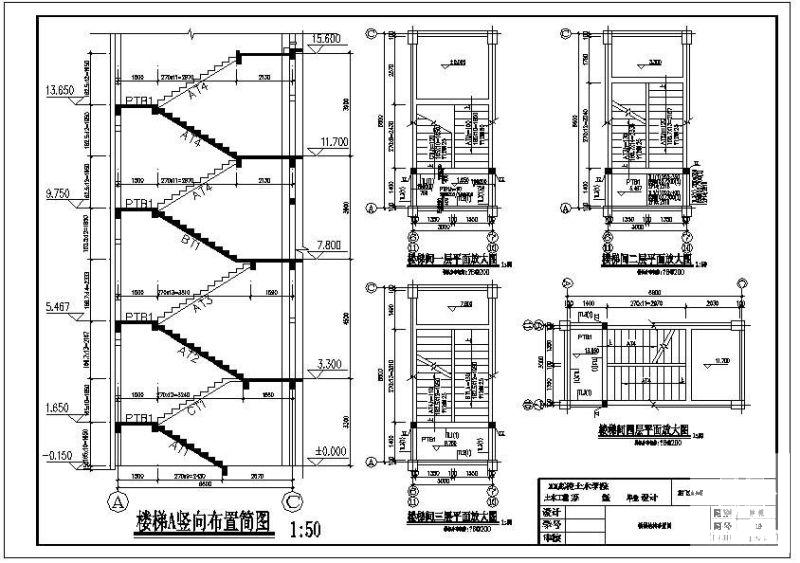

  • 建筑设计方案施工图 - 1
    建筑设计方案施工图 - 1

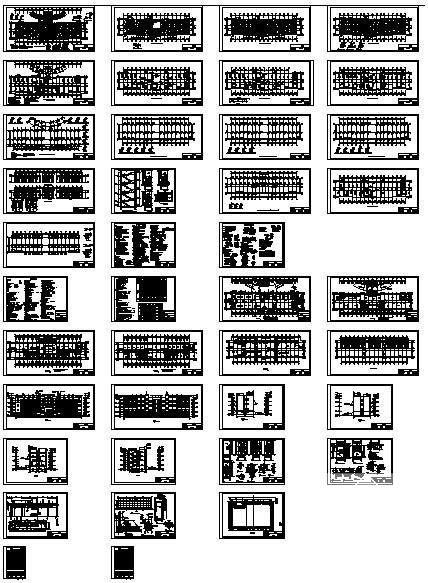

  • 建筑设计方案施工图 - 2
    建筑设计方案施工图 - 2

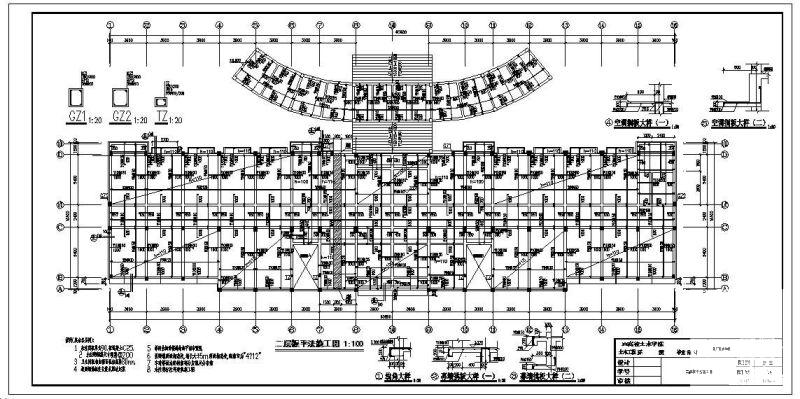

  • 建筑设计方案施工图 - 3
    建筑设计方案施工图 - 3

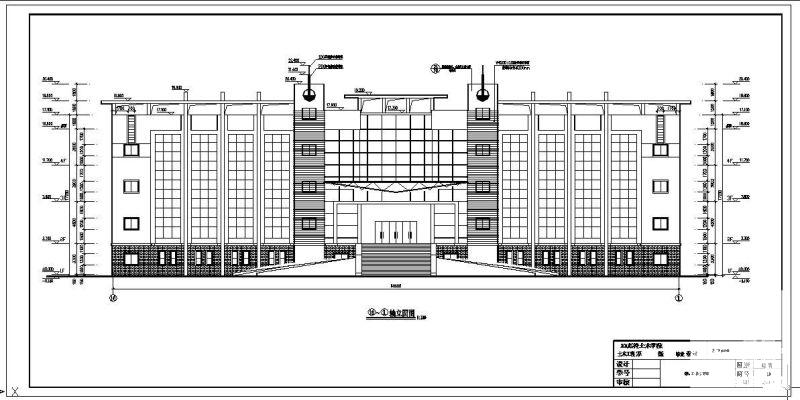

  • 建筑设计方案施工图 - 4
    建筑设计方案施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
