2层木结构住宅楼建筑结构设计CAD施工图纸(建筑,结构设计说明)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:木结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.4kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

四川某二层木结构住宅建筑结构设计图
该资料为:四川某二层木结构住宅建筑结构设计图
该资料包含:
建筑图:

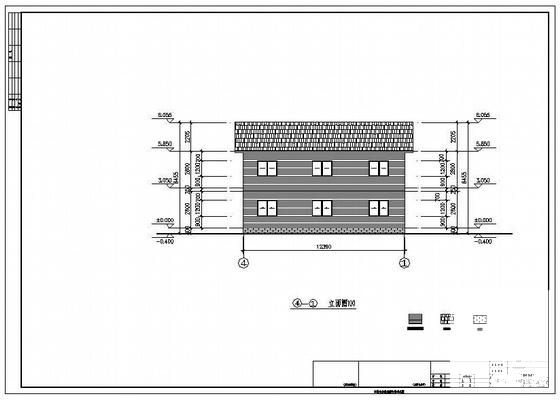

建筑设计说明、平面图、立面图、剖面图、屋面平面图、 楼梯详图 、节点大样、门窗表共11张图纸;
结构图:

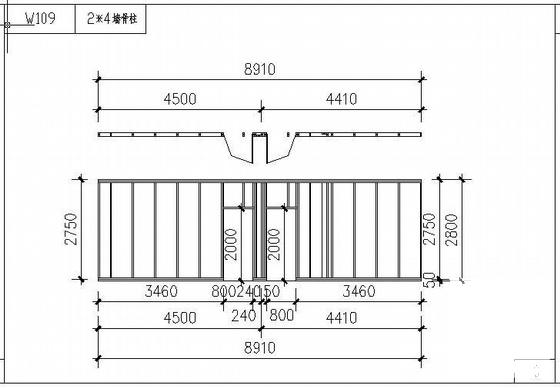

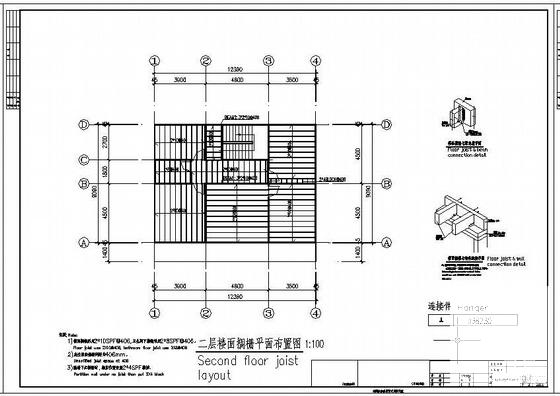

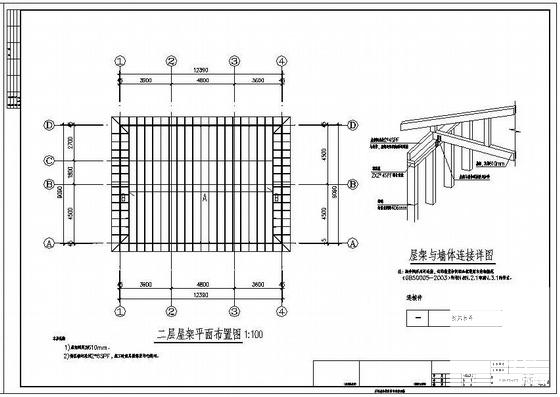

结构设计说明 、基础结构平面图、墙体平面布置图、剪力墙平面布置图、楼面搁栅平面布置图、屋架平面布置图、屋架 平面布置图 共10张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 建筑施工图设计说明 - 1
    建筑施工图设计说明 - 1
  • 建筑施工图设计说明 - 2
    建筑施工图设计说明 - 2
  • 建筑施工图设计说明 - 3
    建筑施工图设计说明 - 3
  • 建筑施工图设计说明 - 4
    建筑施工图设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
