体育馆地板辐射采暖设计施工CAD图纸

附件详情

大连体育馆地板辐射采暖设计图纸

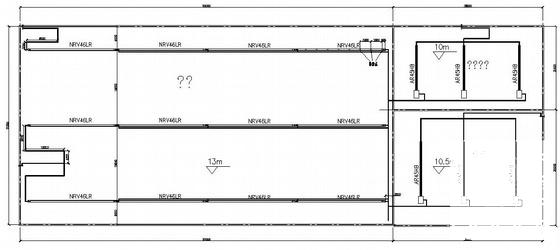

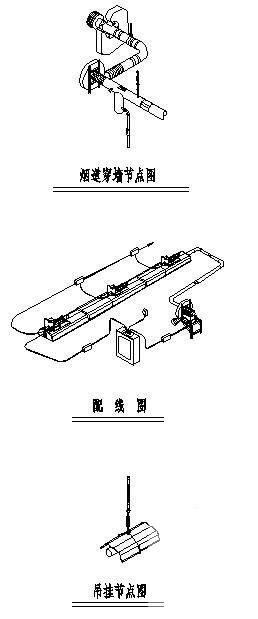

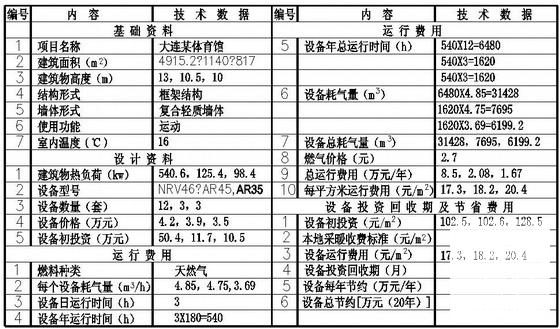

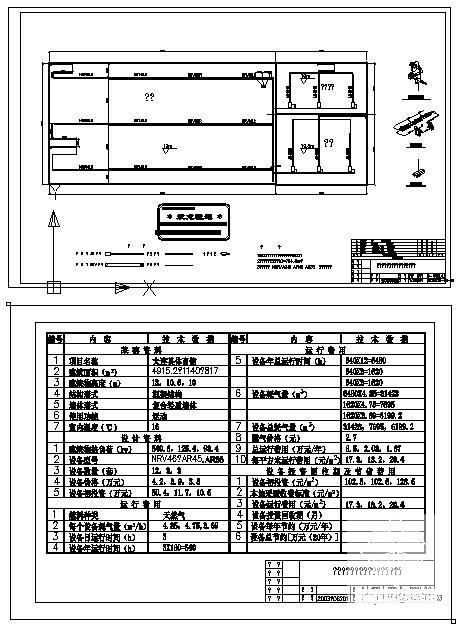

含图纸两张,平面图和分析资料。

1、图中所注尺寸以毫米计,坐标、标高以米计。
2、本方案计算热负荷为Q=764.4kw。
3、该资料以 NORVAC46 AR45 AR35 为待选设备。
