16000平米地上5层大酒店中央空调CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:酒店
  • 建筑高度类型:多层建筑
  • 建筑设计面积:16000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计内容:空调,其它
  • 空调系统:全空气系统,空气-水系统
  • 采暖系统:其它

附件详情

某大酒店二期工程局部客房,五层,建筑面积约16000平方米。一二层为桑拿区,三层为KTV包厢,四五层为客房。二期工程冷热源由一层冷冻机房供给,分别提供7-12℃的冷水供夏天空调制冷,由汽-水热交换器提供55-60℃的热水供冬天空调采暖。
根据功能的不同及建筑装修的分布情况,划分为四个系统:演艺厅及桑拿浴区为全空气低速送风方式。门厅为低速送风方式,桑拿休闲包厢及KTV包厢为风机盘管带新风系统,客房为风机盘管带新风系统。休闲包厢及KTV包厢及浴区设排风。客房,KTV包厢夏天24-26℃,冬天18-20℃。桑拿夏天26-28℃,冬天24-25℃。

2

3

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

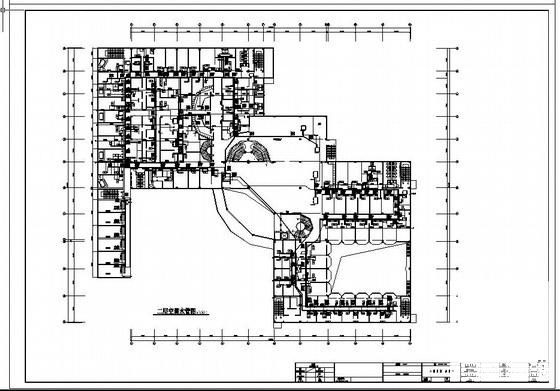

  • 酒店中央空调图纸 - 1
    酒店中央空调图纸 - 1

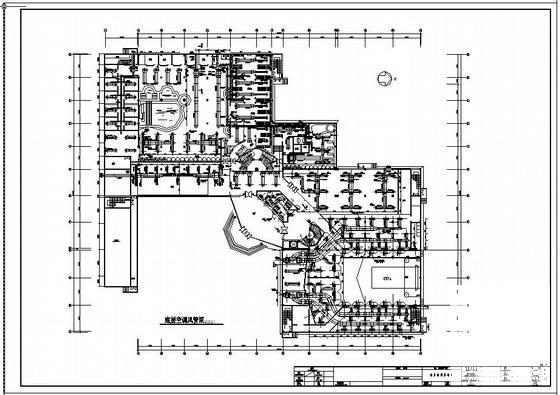

  • 酒店中央空调图纸 - 2
    酒店中央空调图纸 - 2

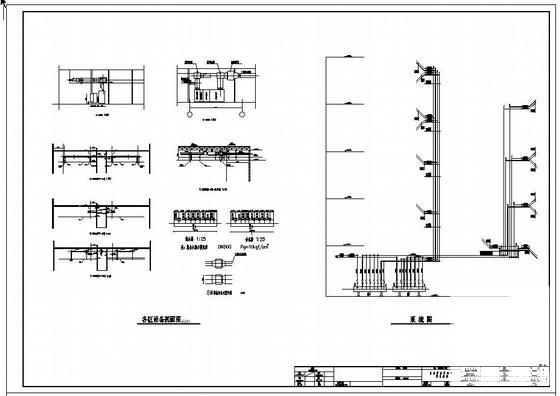

  • 酒店中央空调图纸 - 3
