水池结构设计CAD施工图纸(条形基础,共3张)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池
  • 基础形式 :条形基础
  • 参考图纸:3张
  • 设计年代:近代

附件详情

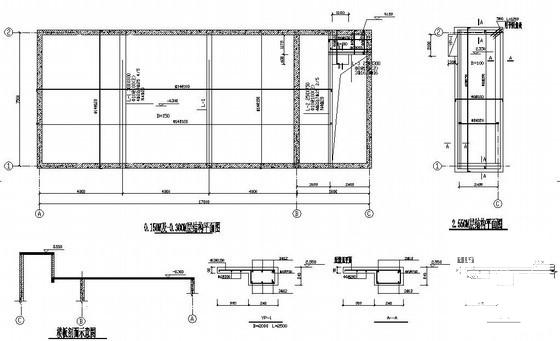

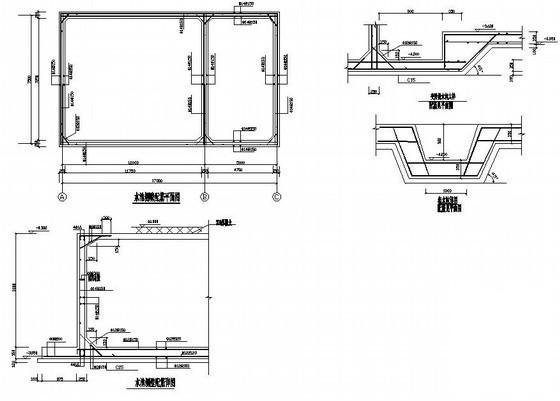

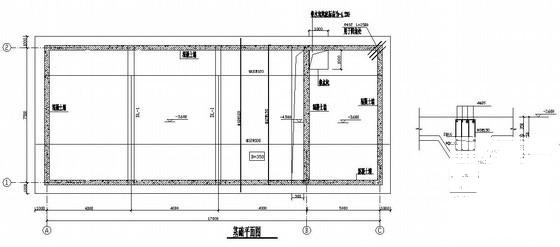

该资料包含:基础平面图,结构平面图,水池侧壁配筋详图
共3张图纸。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 条形基础设计施工图 - 1
    条形基础设计施工图 - 1
  • 条形基础设计施工图 - 2
    条形基础设计施工图 - 2
  • 条形基础设计施工图 - 3
    条形基础设计施工图 - 3
以上是部分截图,请下载附件后查看完整高清内容
