单层厂房结构设计CAD施工图纸(独立基础,共5张)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该资料包含:基础布置图,结构布置图,楼面钢梁、柱 节点图 ,钢梯及柱基础详图
共5张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

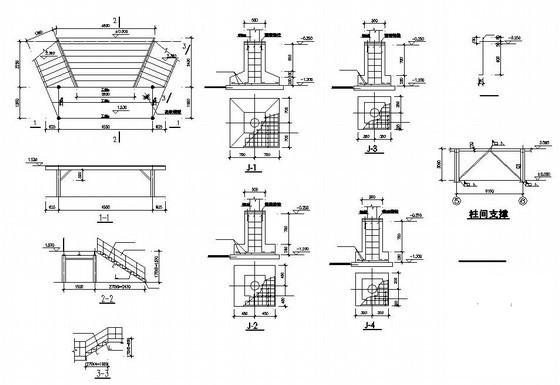

  • 单层厂房结构施工图 - 1
    单层厂房结构施工图 - 1

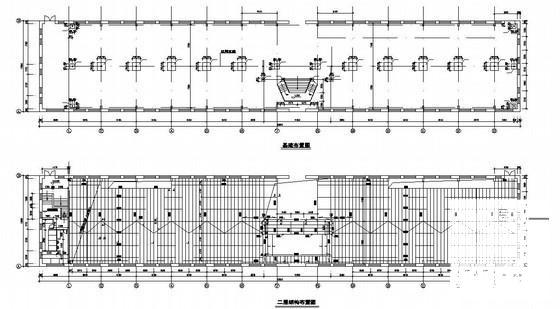

  • 单层厂房结构施工图 - 2
    单层厂房结构施工图 - 2

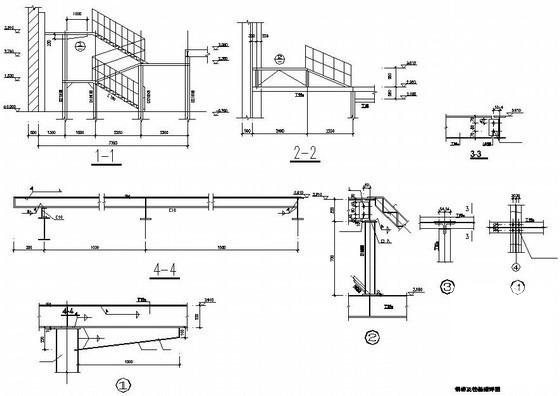

  • 单层厂房结构施工图 - 3
    单层厂房结构施工图 - 3

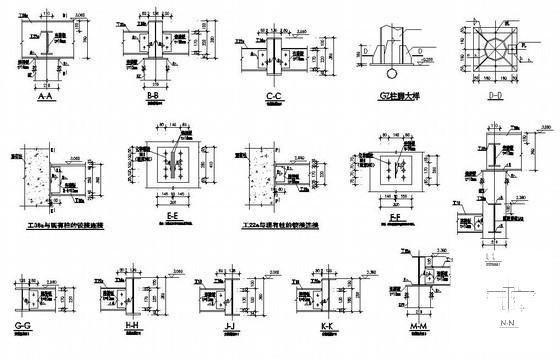

  • 单层厂房结构施工图 - 4
    单层厂房结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
