6021平米5层商场框架结构毕业设计方案(计算书、部分建筑结构设计CAD图纸)

附件详情

某五层商场框架结构 毕业设计 (含计算书、部分建筑结构设计图)
该资料为:某五层商场框架结构 毕业设计 (含计算书、部分建筑结构设计图)
建筑面积约6021.5平方米,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用蒸压粉煤灰加气混凝土砌块,层数为五层,一层层高为4.8m,二层至五层为4.2m,室内外地坪高差为0.45,本商场柱距为6m,局部采用7.8m。
内容包括:
计算书:
建筑面积约6021.5m2,楼盖及屋盖均采用现浇钢筋混凝土框架结构,楼板厚度取120mm,填充墙采用蒸压粉煤灰加气混凝土砌块,层数为五层,一层层高为4.8m,二层至五层为4.2m,室内外地坪高差为0.45,本商场柱距为6m,局部采用7.8m。
第一部分 建筑设计
第二部分 框架侧移刚度的计算
第三部分 重力荷载代表值的计算
第四部分 横向水平荷载作用下框架结构的内力和侧移计算
第五部分 竖向荷载作用下框架结构的内力计算
第六部分 截面设计
第七部分 楼板设计
第八部分 楼梯设计
第九部分 基础设计
第十部分 施工组织设计
共107页。
该资料包含:

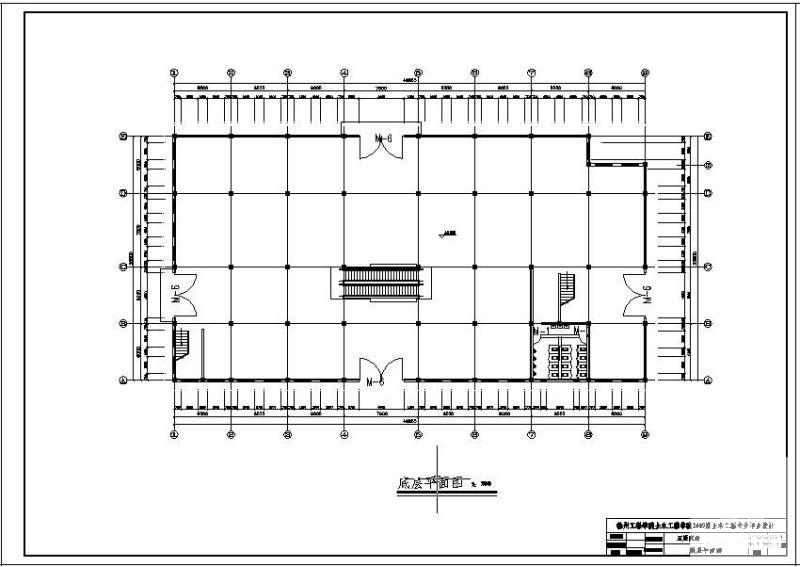

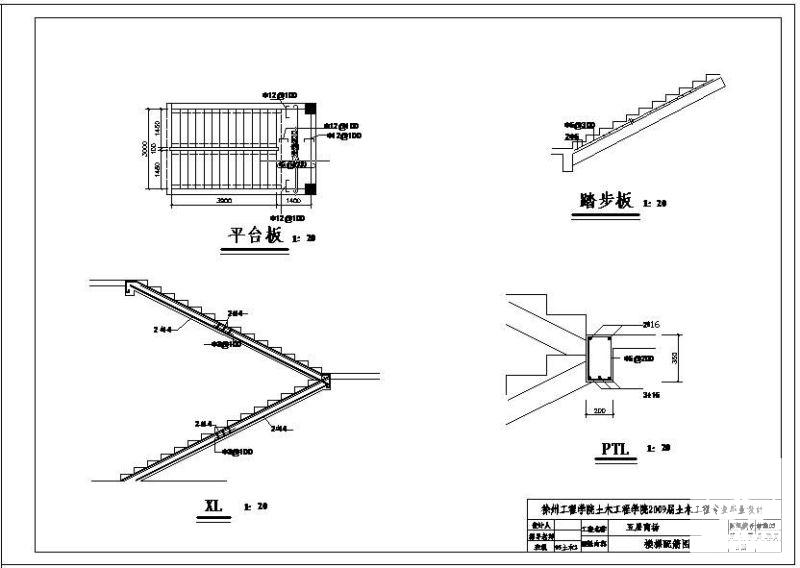

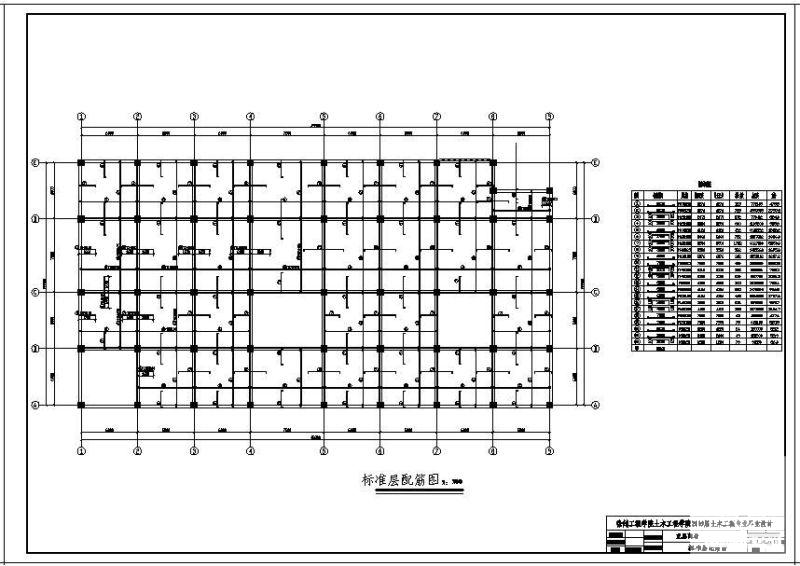

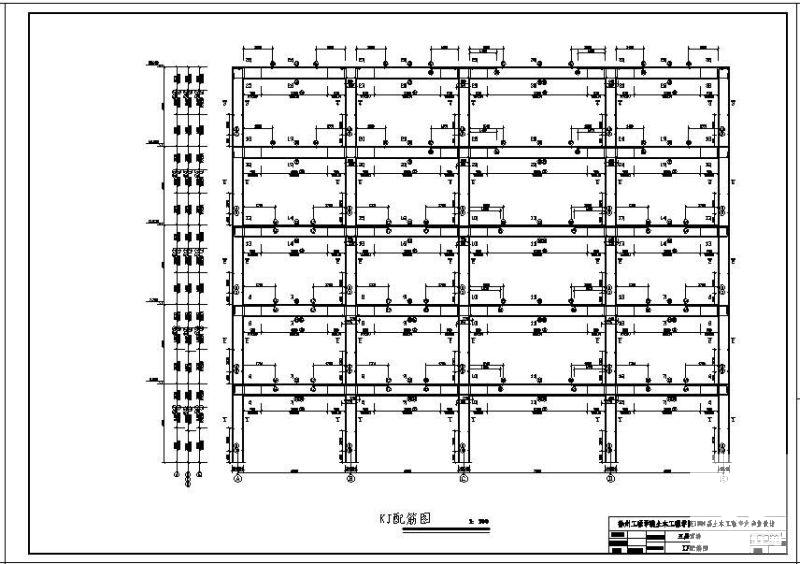

建筑设计说明、结构设计总说明、总平面图、平面图、立面图、剖面图、楼梯平面图、屋面排水图、基础平面布置、配筋图、屋面配筋图、KJ配筋图、基础配筋图、楼梯配筋图共20张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构毕业设计书 - 1
    框架结构毕业设计书 - 1
  • 框架结构毕业设计书 - 2
    框架结构毕业设计书 - 2
  • 框架结构毕业设计书 - 3
    框架结构毕业设计书 - 3
  • 框架结构毕业设计书 - 4
    框架结构毕业设计书 - 4
以上是部分截图,请下载附件后查看完整高清内容
