除尘框架结构设计CAD施工图纸,共11张施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 特种结构:其他结构
  • 基础形式 :条形基础
  • 参考图纸:11张
  • 设计年代:近代

附件详情

某除尘框架结构设计图
该资料为:某除尘框架结构设计图
该资料包含:
除尘框架平、立、剖面图、除尘框架基础图、楼板结构及埋件图、框架结构设计图、 节点详图 共11张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

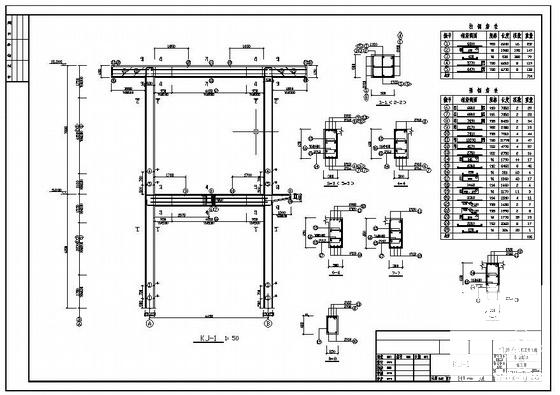

  • 设计图纸施工图纸 - 1
    设计图纸施工图纸 - 1

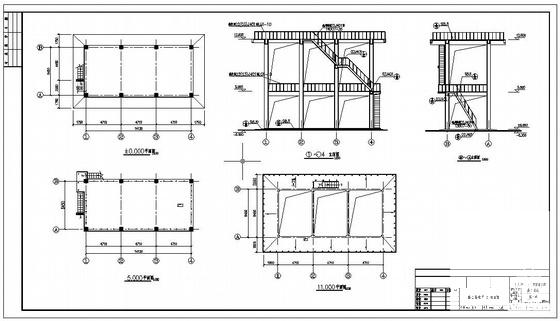

  • 设计图纸施工图纸 - 2
    设计图纸施工图纸 - 2

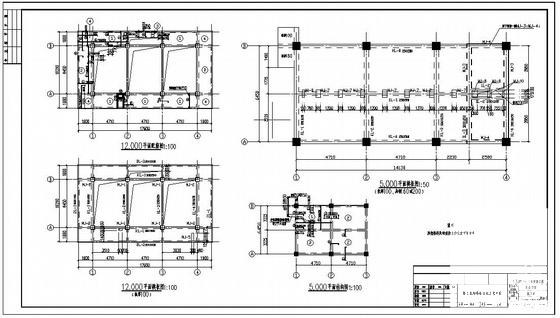

  • 设计图纸施工图纸 - 3
    设计图纸施工图纸 - 3
  • 设计图纸施工图纸 - 4
    设计图纸施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
