5层钢筋混凝土框架钢结构顶棚游泳馆结构CAD施工图纸

资料简介
赚取积分

建筑类别：体育
建筑高度类型：多层建筑
建筑地上层数：5层
建筑地下层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：网架
基础形式：桩基础
结构安全等级：二级
地基基础设计等级：乙级
抗震设防烈度：7度抗震
风压：0.55kN/平方米
雪压：0.40kN/平方米
地下室功能：设备用房
参考图纸：29张
设计年代：近代

附件详情

该项目是江苏某市游泳馆项目，地上五层，框架结构，钢结构顶棚，地下一层，基础采用桩基及复合地基，基础设计等级为乙级，抗震设防烈度为7度，该项目二层平面超长，采取的主要措施有：设置后浇带；加强梁板墙柱等；详各施工图。
该资料包含：结构设计说明，桩位图，地基处理布置图，基础详图，平面梁配筋图(X、Y向)，平面板配筋图，屋面联系梁布置图，跳台区域结构布置图，跳台柱详图，1米,3米,5米跳台板详图，7.5米,10米跳台板详图，看台剖面详图等共计29张图。
出图时间：近代.6.30

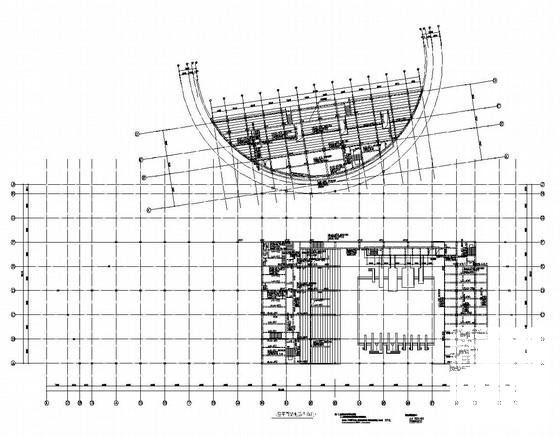

二层板配筋图

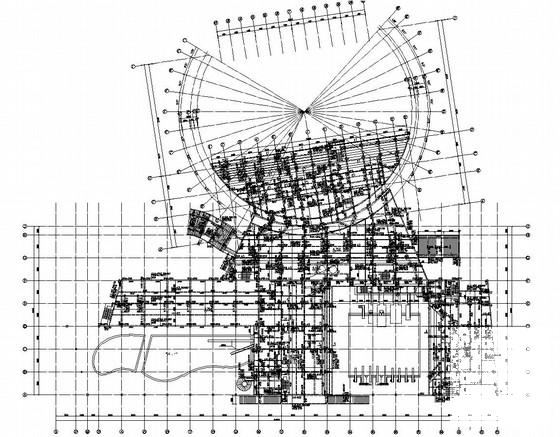

三层梁配筋图

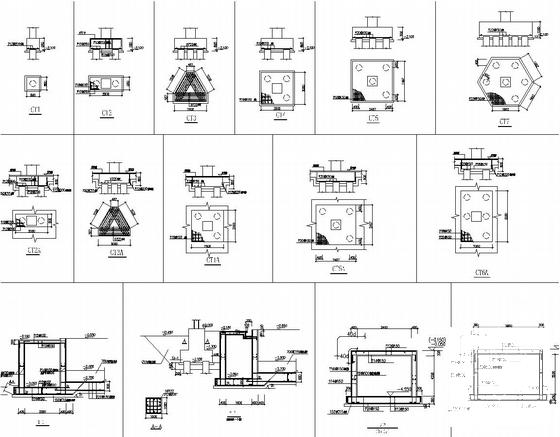

构造详图

跳台详图

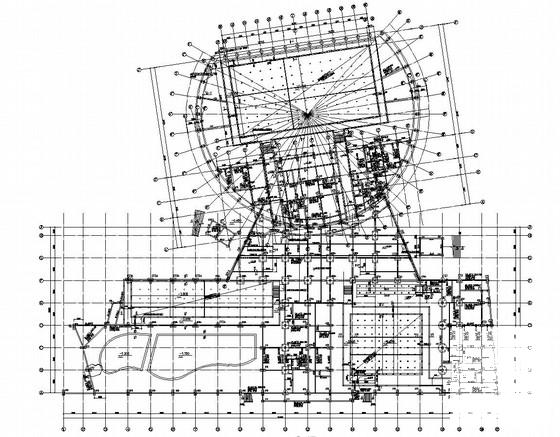

四层结构平面布置图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
