3层办公楼采暖系统设计施工CAD大样图(市政集中供热)

  • 设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:通风,采暖,冷热源
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射
  • 送风方式:散流器送风
  • 项目所在地:山东

附件详情

  • 暖通设计总说明
  • 图例
  • 一层暖通平面图
  • 二层暖通平面图
  • 三层暖通平面图
  • 采暖系统图
  • 大样图

附件详情

一、项目概要:
项目为办公楼,建筑层数为三层...
二、热源:
该项目冬季采用供回水温度为85/60°C的热水采暖,热源为市政集中供热...
三、采暖系统:
1.室外冬季采暖计算温度:tw=-6°c;室外冬季平均风速:V=5.70m/s。
2.散热器:散热器选用铜铝复合型散热器,采用501-500型散热器,标准散热量为129W/片。
3.采暖管道采用自然补偿,满足热伸缩的要求...
四、通风系统:
卫生间通风:卫生间设机械排风,换气次数按大于12次/时设计...

图纸共5张。

采暖系统图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

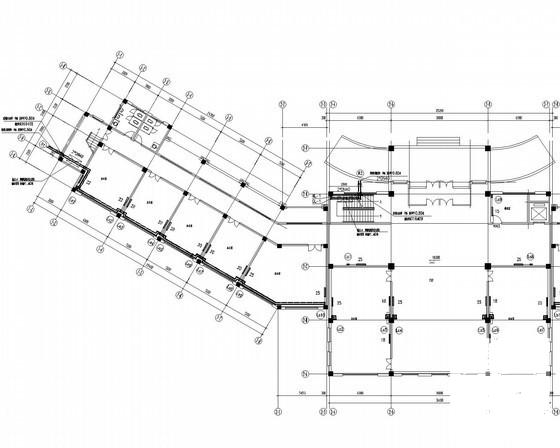

  • 办公楼采暖系统图 - 1
    办公楼采暖系统图 - 1

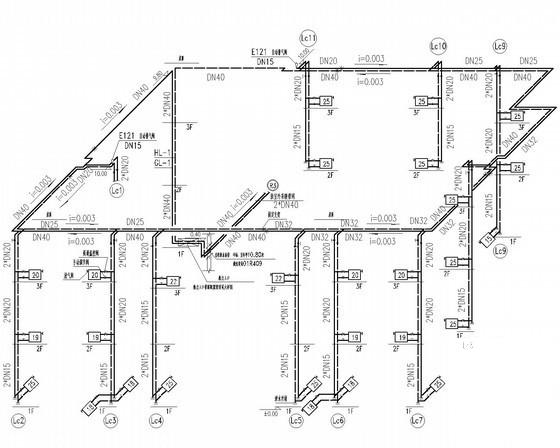

  • 办公楼采暖系统图 - 2
    办公楼采暖系统图 - 2
以上是部分截图,请下载附件后查看完整高清内容
