28层框架剪力墙结构高层住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:车库
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是高层住宅楼项目,地上28层,地下1层,框剪结构,采用机械钻孔灌注桩基础,基础设计等级为甲级,抗震设防烈度为6度。

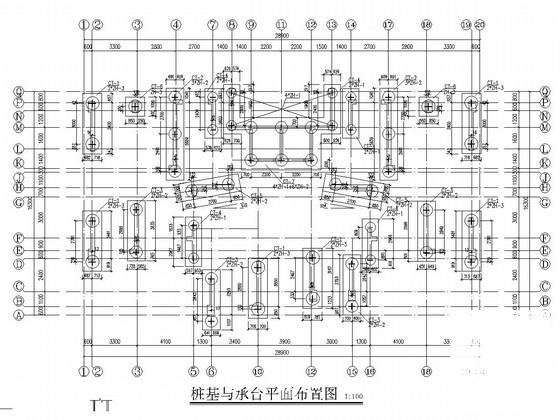

该资料包含:结构设计总说明,桩基与承台 平面布置图 ,桩大样图,剪力墙柱平面图,各层结构平面图,梁平法施工图,通用节点配筋详图,楼梯图等共计22张图。
分享投稿时间:近几年5月。

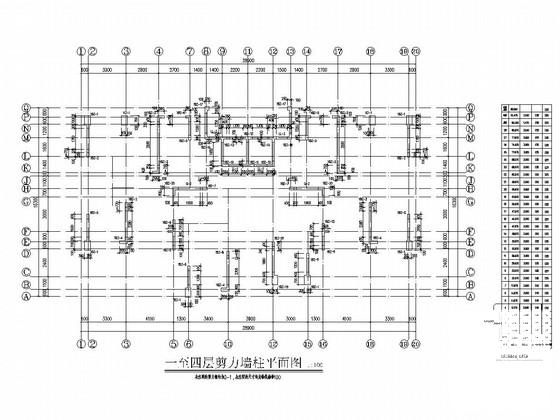

一至四层剪力墙柱平面图

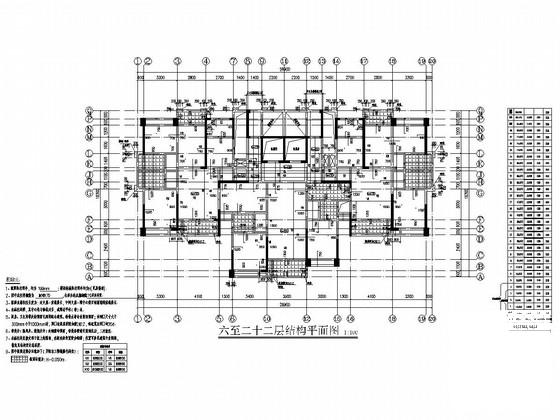

六至二十二层结构平面图

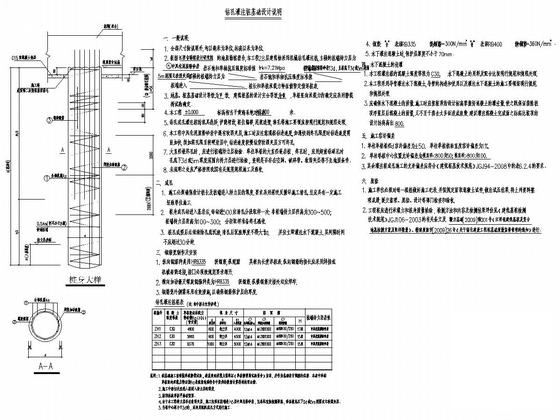

钻孔灌注桩基础设计说明

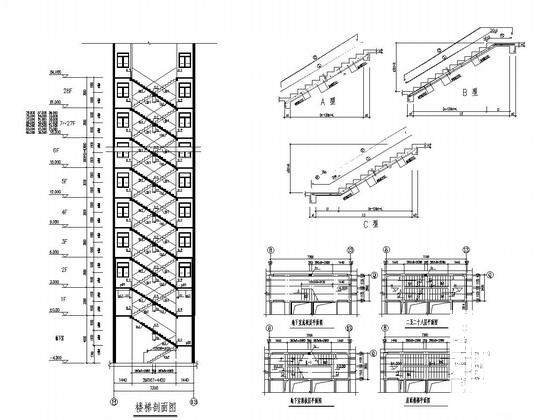

楼梯图

二十三至二十五层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 高层框架剪力墙结构 - 1
    高层框架剪力墙结构 - 1
  • 高层框架剪力墙结构 - 2
    高层框架剪力墙结构 - 2
  • 高层框架剪力墙结构 - 3
    高层框架剪力墙结构 - 3
  • 高层框架剪力墙结构 - 4
    高层框架剪力墙结构 - 4
  • 高层框架剪力墙结构 - 5
    高层框架剪力墙结构 - 5
  • 高层框架剪力墙结构 - 6
    高层框架剪力墙结构 - 6
以上是部分截图,请下载附件后查看完整高清内容
