六层异形柱框架剪力墙结构住宅楼结构施工大样图cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 参考图纸:27张

附件详情

该附件为安徽某普通的住宅楼,地上六层,建筑设计结构形式为异形柱框架剪力墙结构,基础为独立基础,7度设防。

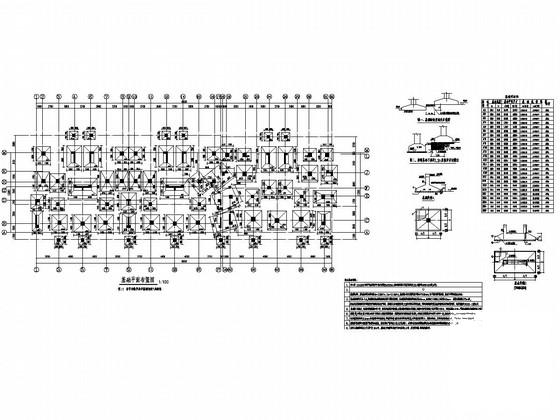

该资料包含: 结构设计说明 、基础平面布置图、柱结构平面图、 平面布置图 、梁配筋图、楼梯大样图等共27张图纸。

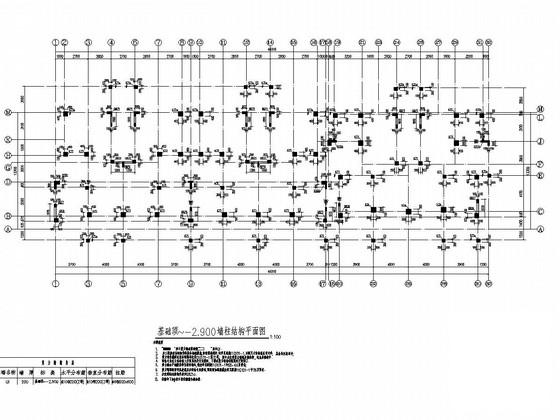

基础顶~-2.900墙柱结构平面图

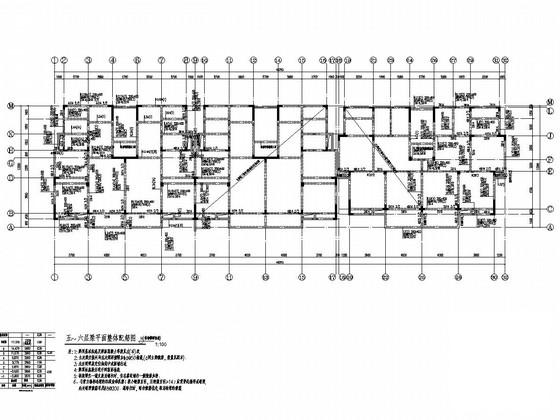

五~六层梁平面整体配筋图

屋面结构布置平面图

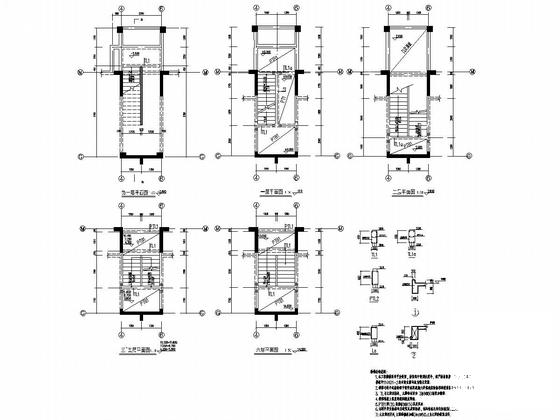

楼梯大样图

三层结构布置平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱剪力墙结构图 - 1
    异形柱剪力墙结构图 - 1
  • 异形柱剪力墙结构图 - 2
    异形柱剪力墙结构图 - 2
  • 异形柱剪力墙结构图 - 3
    异形柱剪力墙结构图 - 3
  • 异形柱剪力墙结构图 - 4
    异形柱剪力墙结构图 - 4
  • 异形柱剪力墙结构图 - 5
    异形柱剪力墙结构图 - 5
  • 异形柱剪力墙结构图 - 6
    异形柱剪力墙结构图 - 6
以上是部分截图,请下载附件后查看完整高清内容
