三层框架结构住宅楼结构施工大样图cad节点大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:8度抗震
  • 地下室功能:其他
  • 参考图纸:20张

附件详情

该附件为甘肃某居民楼,地上三层,地下二层,结构类型采用钢筋混凝土框架结构,基础采用旋挖钻机成孔灌注桩基础,8度设防。

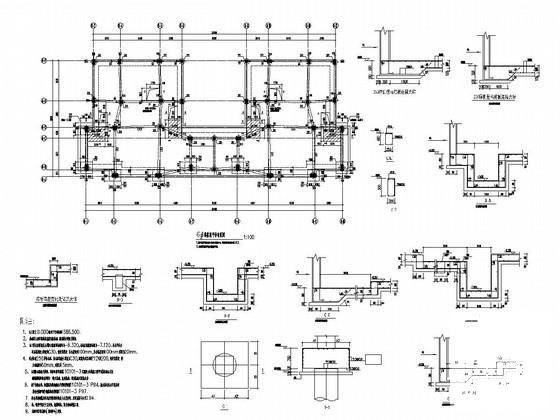

该资料包含: 结构设计说明 、旋挖钻机成孔灌注桩说明、基础平法施工图、柱平法施工图、柱配筋详图、梁板平法施工图、节点大样图等共20张图纸。

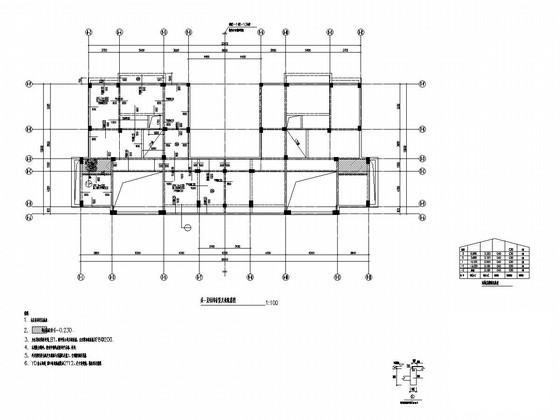

负一层结构布置及板配筋图

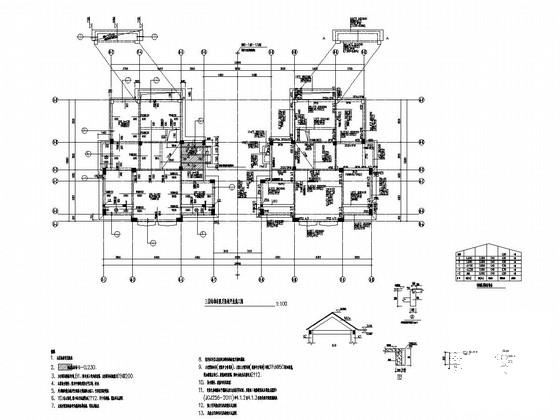

三层结构布置及梁板平法施工图

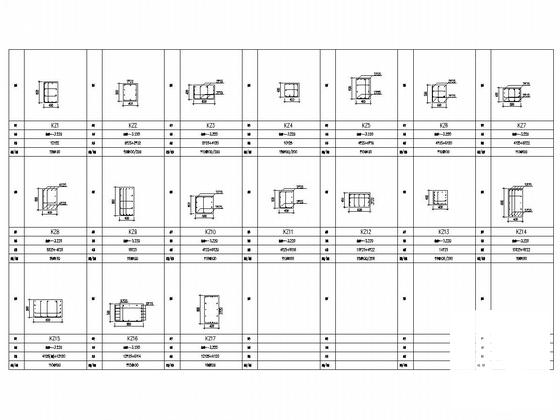

基础顶~-3.220侧壁、柱配筋详图

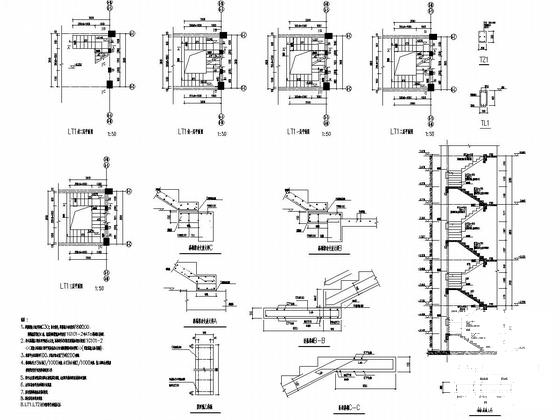

楼梯结构施工图

-3.220~-0.120侧壁、柱平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅楼施工图 - 1
    框架结构住宅楼施工图 - 1
  • 框架结构住宅楼施工图 - 2
    框架结构住宅楼施工图 - 2
  • 框架结构住宅楼施工图 - 3
    框架结构住宅楼施工图 - 3
  • 框架结构住宅楼施工图 - 4
    框架结构住宅楼施工图 - 4
  • 框架结构住宅楼施工图 - 5
    框架结构住宅楼施工图 - 5
  • 框架结构住宅楼施工图 - 6
    框架结构住宅楼施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
