地上7层异形柱框架结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.60kN/平方米
  • 雪压:0.20kN/平方米
  • 参考图纸:18张

附件详情

该附件为山东某普通的小区住宅楼,地上6+1层,地下一层,结构型式为异形柱框架结构,基础为桩筏基础,6度设防。
该资料包含: 结构设计说明 、基础结构平面图、墙柱结构平面图、柱平面图、梁平面图、板平面图、 楼梯详图 等共18张图纸。

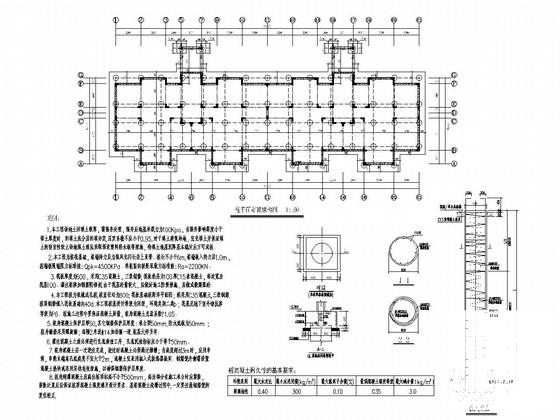

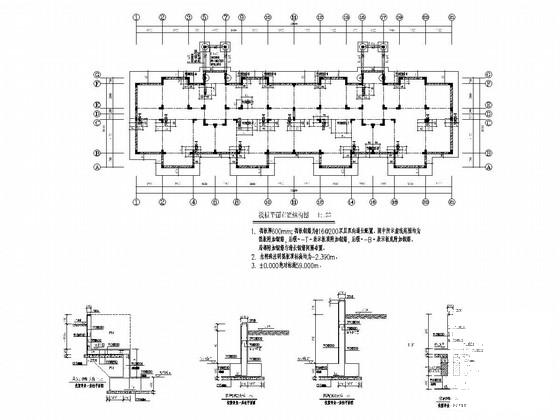

筏板平面布置结构图

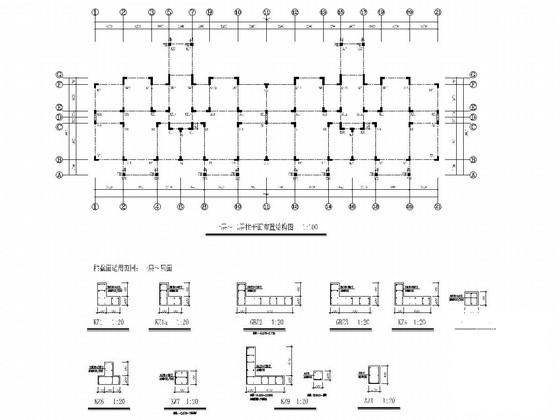

一层~二层柱平面布置结构图

三层梁平面布置结构图

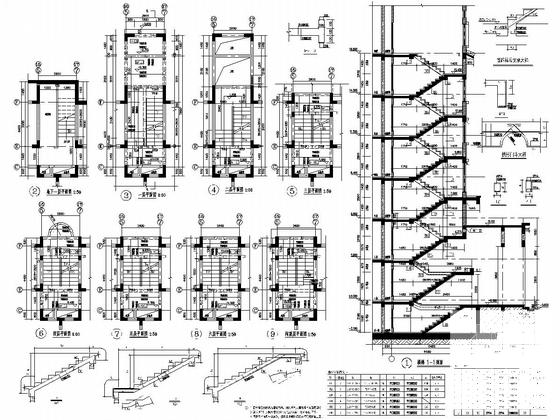

楼梯详图

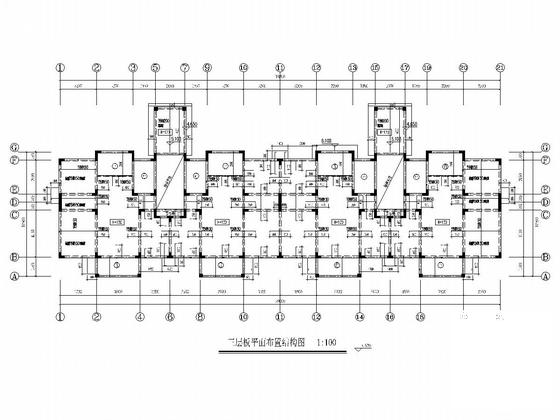

三层板平面布置结构图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 异形柱框架住宅楼 - 1
    异形柱框架住宅楼 - 1
  • 异形柱框架住宅楼 - 2
    异形柱框架住宅楼 - 2
  • 异形柱框架住宅楼 - 3
    异形柱框架住宅楼 - 3
  • 异形柱框架住宅楼 - 4
    异形柱框架住宅楼 - 4
  • 异形柱框架住宅楼 - 5
    异形柱框架住宅楼 - 5
  • 异形柱框架住宅楼 - 6
    异形柱框架住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
