高速公路收费站广告牌结构设计施工CAD图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:桁架
  • 基础形式 :桩基础
  • 风压:0.60kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

台州某高速公路收费站广告牌图纸
该资料为:台州某高速公路收费站广告牌图纸
结构型式:钢结构
设计使用年限10年
雪荷载:0.35kn/平方米
基本风压:0.60 kn/平方米
广告牌基本尺寸:7.5米*42米
高度:15米

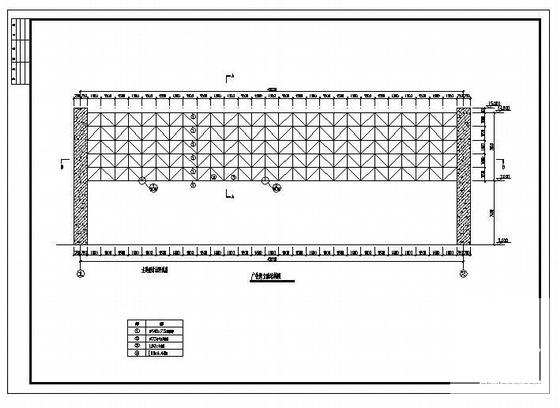

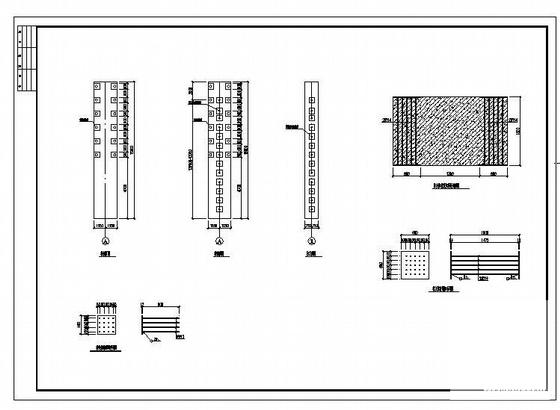

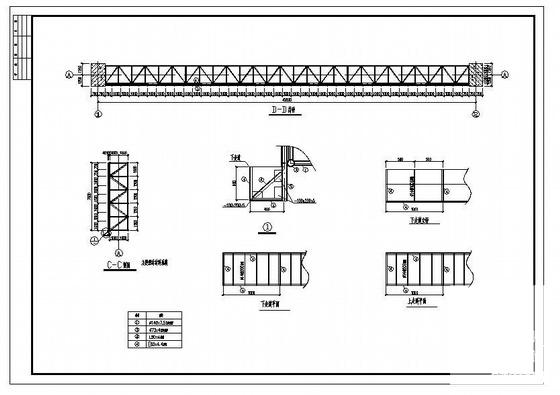

该资料包含:结构设计总说明、广告牌立面结构图、A-A、B-B剖面图及 节点详图 、广告牌板面立面结构图、C-C、D-D剖面图及走道详图、基础 平面布置图 、详图及立柱详图、立柱预埋件布置图及详图、装饰柱预埋件布置图及详图共8张图纸。

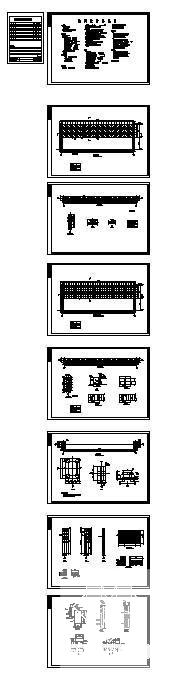

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
