8679平米6层底部框剪上部砌体结构住宅楼建筑结构施工CAD大样图

附件详情

该项目是商住楼项目，6层，一~二层采用现浇钢筋混凝土框架-剪力墙结构，上部三~六层位砖砌体结构（底框结构）。基础采用柱下独立基础、墙下条型基础。建筑设计面积：8679.60平方米，抗震设防烈度为8度。

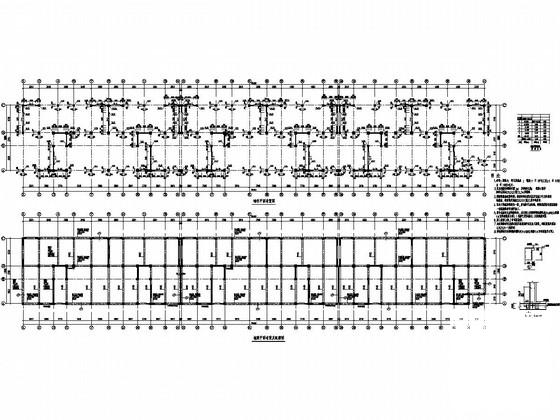

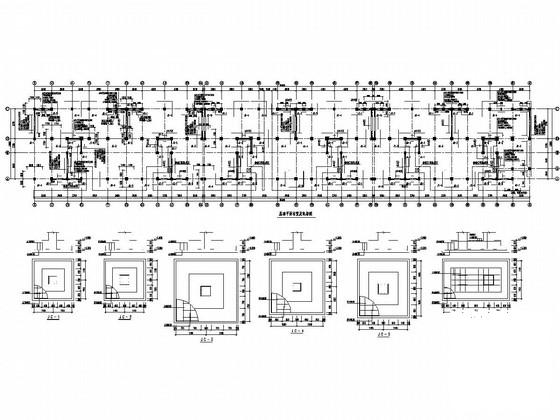

结构专业该资料包含：结构设计总说明，基础平面布置及配筋图，基础大样，墙柱 平面布置图 ，地梁平面布置及配筋图，剪力墙墙柱表，模板及梁平法施工图，楼面板配筋图，楼梯图等共计11张图。

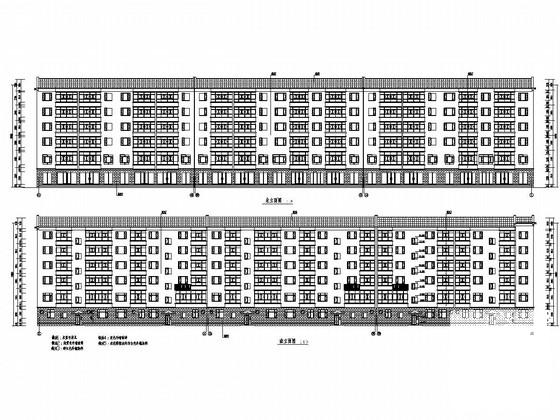

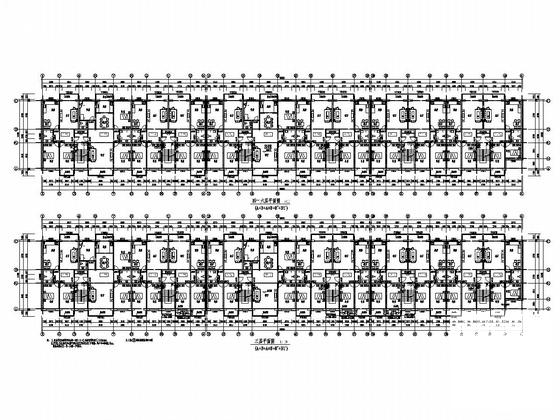

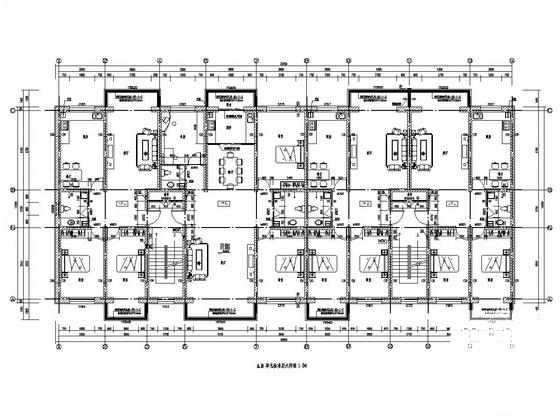

建筑专业该资料包含：设计说明、门窗统计表、室内装修表、雨篷详图，平面图，立面图，剖面图，墙身大样，楼梯图等共计10张图。
