5层砌体结构桩基础住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:单层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.55kN/平方米
  • 参考图纸:6张
  • 设计年代:近代

附件详情

上海某多层砌体住宅结构图
该资料为:上海某多层砌体住宅结构图
建筑设计结构形式:砌体结构
抗震设防烈度:6度
工程所在地:上海
基本风压:0.55kN/平方米
结构设计使用年限:50年
该资料包含: 结构设计说明 、桩位布置平面图、基础结构平面图、一层结构平面图、标准层结构平面图、阁楼层结构平面图、屋面结构平面图、 楼梯详图 节点详图 共6张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 砌体结构基础设计 - 1
    砌体结构基础设计 - 1

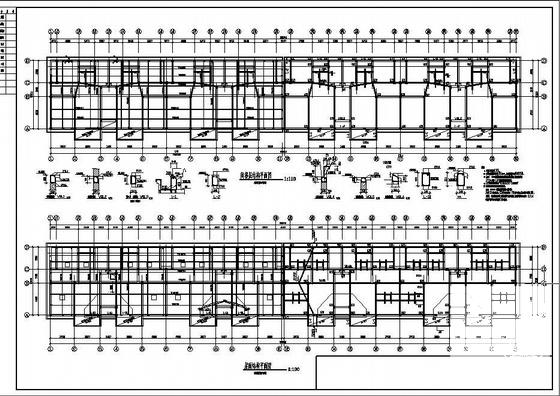

  • 砌体结构基础设计 - 2
    砌体结构基础设计 - 2

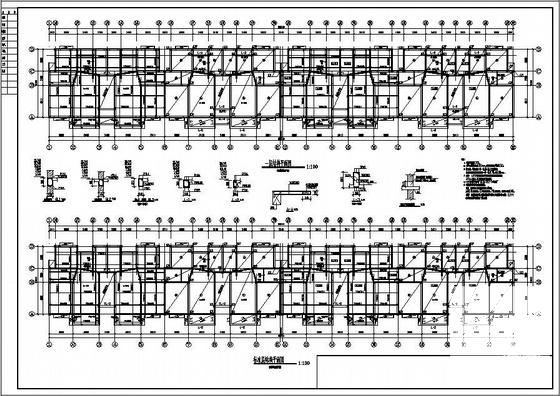

  • 砌体结构基础设计 - 3
    砌体结构基础设计 - 3

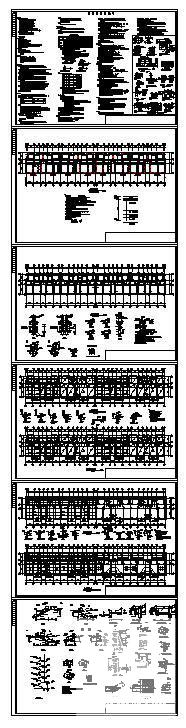

  • 砌体结构基础设计 - 4
    砌体结构基础设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
