住宅小区主入口大门结构施工CAD图纸

  • 建筑类别:住宅
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 参考图纸:13张

附件详情

该附件是住宅小区主入口大门项目,包括:大门基础图,柱配筋图,梁配筋图,屋面梁、板配筋图;主入口大门底层平面图,立面图,主入口门头局部剖面图,大门 节点详图 等共计13张图。

平面图

结构图

详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

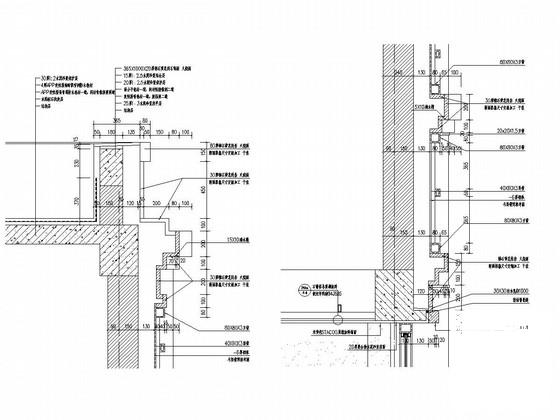

  • 小区大门施工图纸 - 1
    小区大门施工图纸 - 1

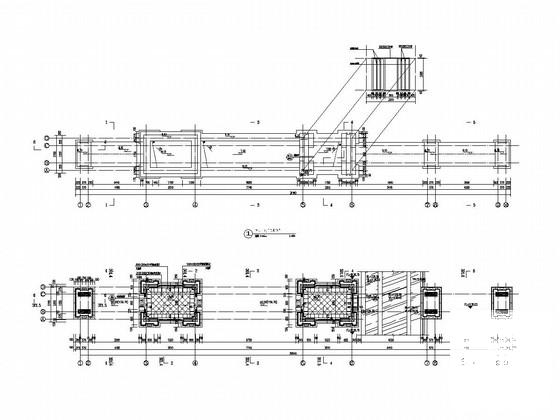

  • 小区大门施工图纸 - 2
    小区大门施工图纸 - 2

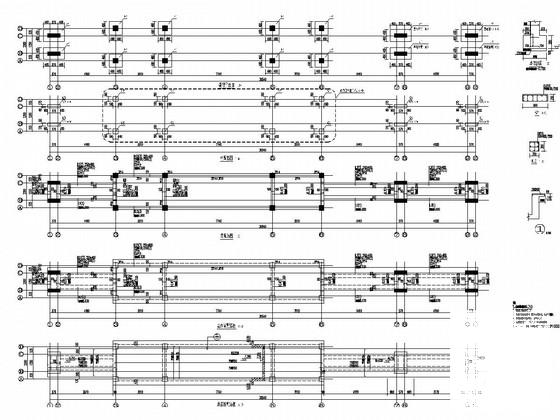

  • 小区大门施工图纸 - 3
    小区大门施工图纸 - 3
  • 小区大门施工图纸 - 4
    小区大门施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
