5层底框结构砖混结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.65kN/平方米
  • 雪压:0.65kN/平方米
  • 参考图纸:8张
  • 设计年代:近代

附件详情

黑龙江省某底框砖混住宅结构图
该资料包含:结构设计总说明、基础平面图、基础详图、一层结构平面图、二至五层结构平面图、顶层结构平面图、粱柱平面配筋图、 楼梯详图


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

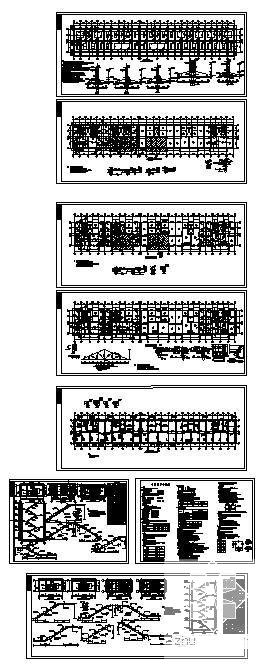

  • 底框砖混结构图纸 - 1
    底框砖混结构图纸 - 1

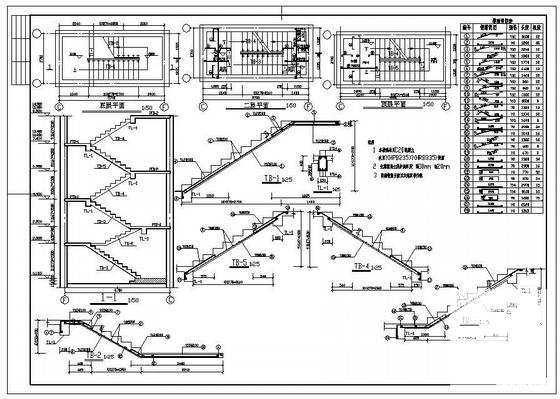

  • 底框砖混结构图纸 - 2
    底框砖混结构图纸 - 2

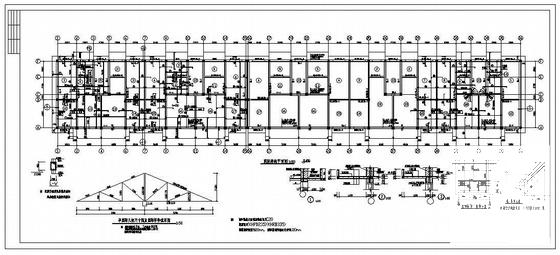

  • 底框砖混结构图纸 - 3
    底框砖混结构图纸 - 3

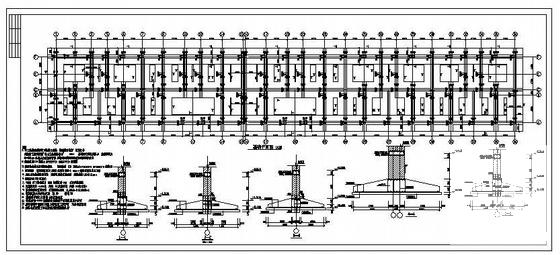

  • 底框砖混结构图纸 - 4
    底框砖混结构图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
