3层框架结构幼儿园结构施工图cad板结构施工图

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 地下室功能:其他
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目为安徽某幼儿园,地上三层,地下一层,上部结构体系为现浇钢筋混凝土框架结构,基础采用预应力钢筋混凝土管桩,7度设防。

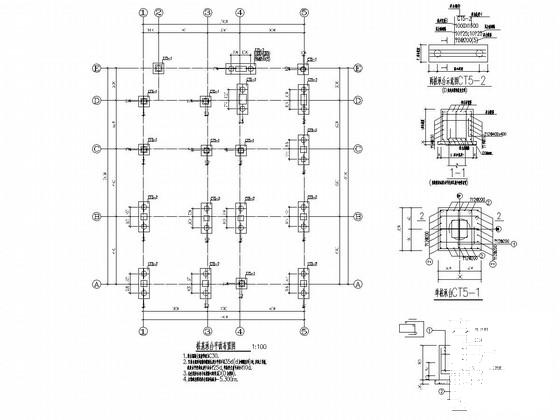

该资料包含: 结构设计说明 、预应力管桩设计总说明、桩基承台 平面布置图 、地下室墙柱平法施工图、柱平法施工图、板结构施工图、楼梯结构图等共14张图纸。

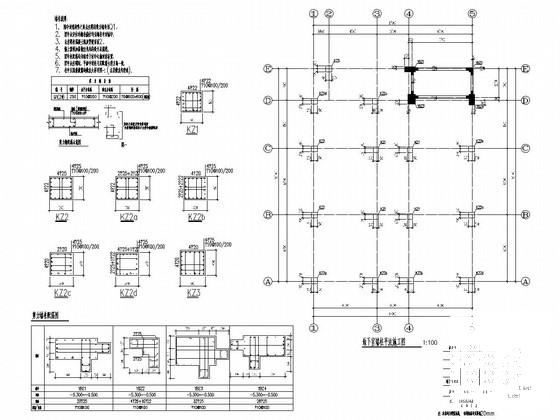

地下室墙柱平法施工图

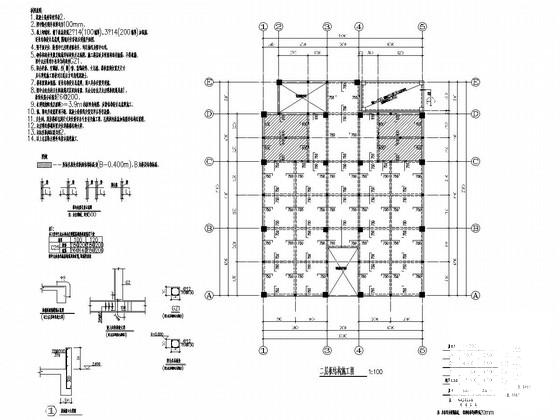

二层板结构施工图

二层梁平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1
  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
