17层剪力墙结构住宅楼结构施工图cad墙柱定位图,设计说明

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.85kN/平方米
  • 参考图纸:37张
  • 设计年代:近代

附件详情

该附件为海南某高层住宅楼,为地上17层,主体高度为63.45米,建筑设计结构形式为剪力墙结构,建筑设计结构形式为冲孔灌注桩,6度设防。
该资料包含: 结构设计说明 、墙柱定位图、剪力墙约束边缘构建表、墙柱定位图、板平面配筋图、梁平面配筋图、楼梯结构图等共37张图纸。

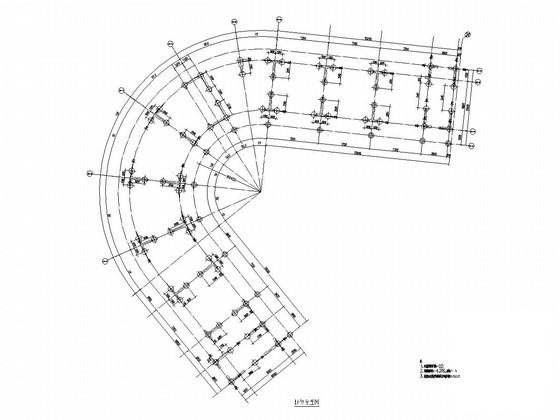

承台地梁布置图

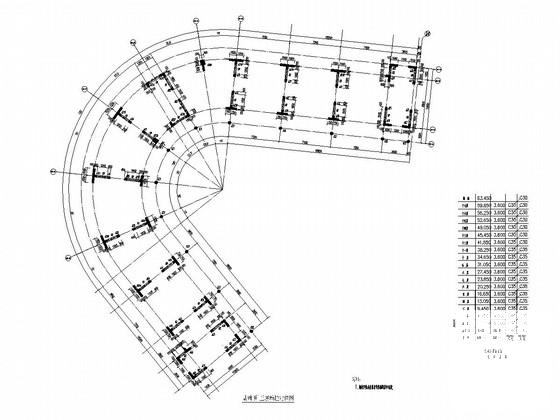

基础顶~五层墙柱定位图

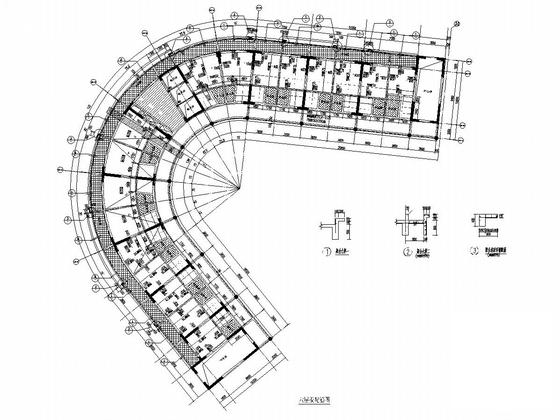

六层板配筋图

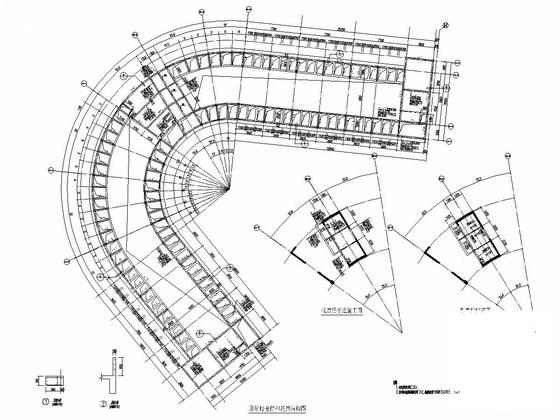

屋顶楼电梯和花架结构图

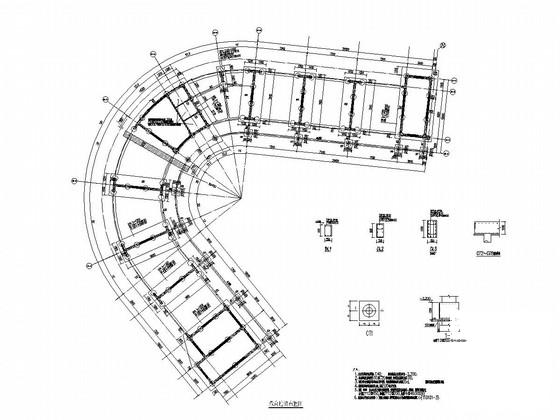

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 结构施工图设计说明 - 1
    结构施工图设计说明 - 1
  • 结构施工图设计说明 - 2
    结构施工图设计说明 - 2
  • 结构施工图设计说明 - 3
    结构施工图设计说明 - 3
  • 结构施工图设计说明 - 4
    结构施工图设计说明 - 4
  • 结构施工图设计说明 - 5
    结构施工图设计说明 - 5
  • 结构施工图设计说明 - 6
    结构施工图设计说明 - 6
以上是部分截图,请下载附件后查看完整高清内容
