两层框架结构焦化厂201变电所建筑结构CAD施工图纸

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:8张

附件详情

该项目是焦化厂201变电所项目,抗震设防烈度为7度,采用现浇钢筋混凝土框架结构,框架结构抗震等级三级,独立基础。

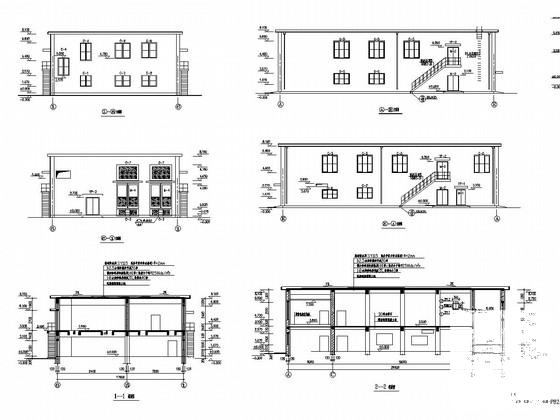

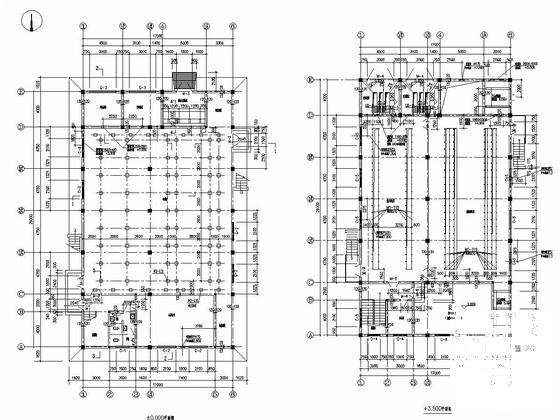

该资料包含:工程说明,平、立、剖面图,基础结构布置配筋图,结构平面配筋图,梁柱配筋平法表示图,模板及配筋图,楼梯结构平面配筋图。共计8张图。

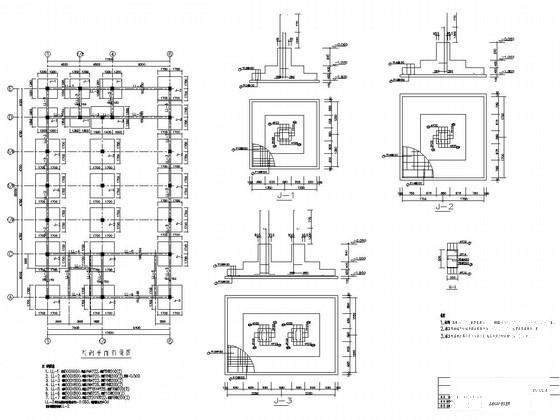

基础 平面布置图

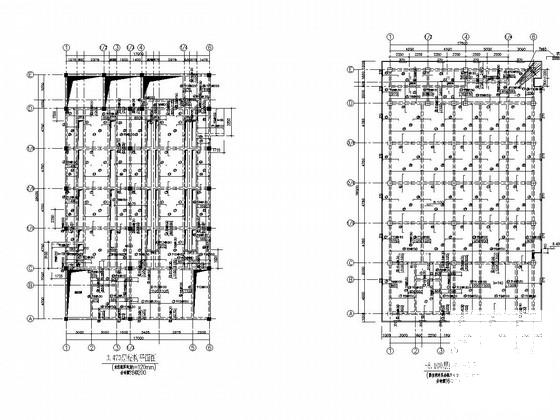

板配筋图

结构配筋图

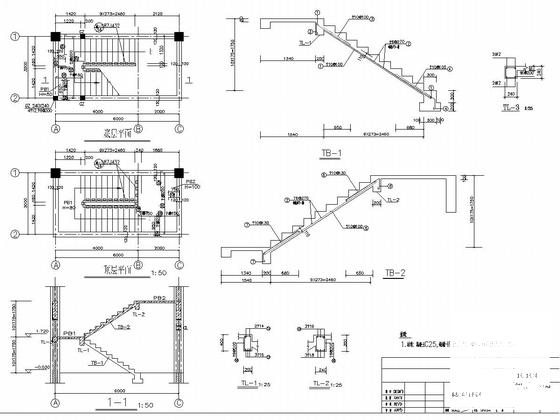

楼梯图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构建筑施工图 - 1
    框架结构建筑施工图 - 1
  • 框架结构建筑施工图 - 2
    框架结构建筑施工图 - 2
  • 框架结构建筑施工图 - 3
    框架结构建筑施工图 - 3
  • 框架结构建筑施工图 - 4
    框架结构建筑施工图 - 4
  • 框架结构建筑施工图 - 5
    框架结构建筑施工图 - 5
  • 框架结构建筑施工图 - 6
    框架结构建筑施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
