11层剪力墙结构住宅楼结构施工图cad剪力墙详图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该附件为吉林某小区住宅楼,地上夹层加十一层,地下一层,结构类型为部分框架结构,部分剪力墙结构,基础采用静压预应力管桩,7度设防。
该资料包含: 结构设计说明 、基础平面布置图、基础详图、剪力墙详图、剪力墙身表及柱表、地下室顶梁平法施工图、地下室层剪力墙、柱平法施工图、梁平法施工图、剪力墙、柱平法施工图、结构 平面布置图 等共29张图纸。

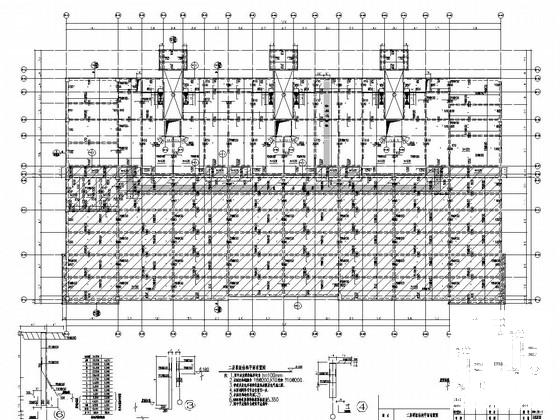

二层顶板结构平面布置图

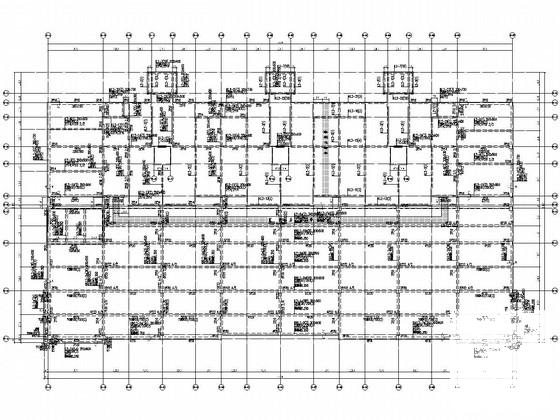

二层顶梁平法施工图

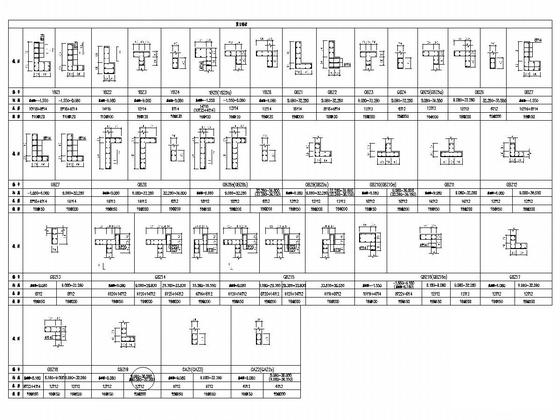

剪力墙表

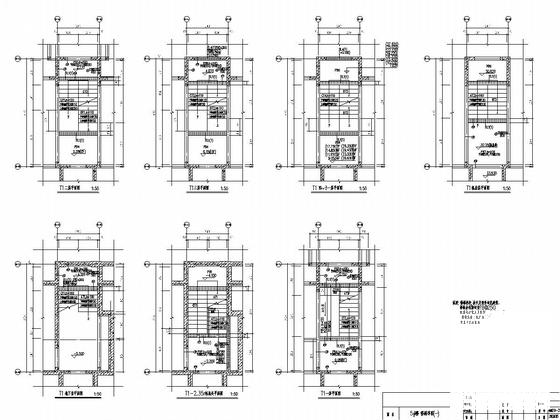

楼梯详图

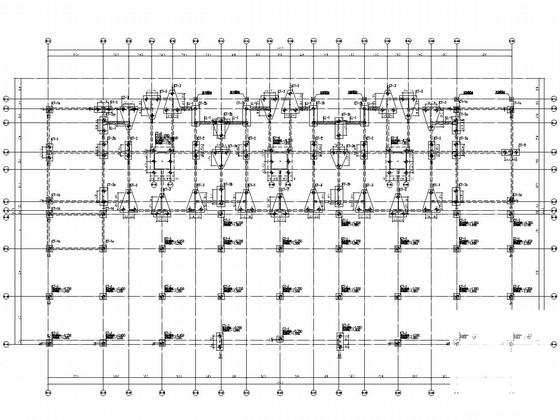

一 ~二层剪力墙、柱平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 施工图详图 - 1
    施工图详图 - 1
  • 施工图详图 - 2
    施工图详图 - 2
  • 施工图详图 - 3
    施工图详图 - 3
  • 施工图详图 - 4
    施工图详图 - 4
  • 施工图详图 - 5
    施工图详图 - 5
  • 施工图详图 - 6
    施工图详图 - 6
以上是部分截图,请下载附件后查看完整高清内容
