4层短肢剪力墙结构住宅楼结构施工CAD图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 钢筋混凝土结构：剪力墙
- 基础形式 ：独立基础,筏形基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：8度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：28张
- 设计年代：近代
附件详情
附件详情：该项目为地上四层，地下二层的剪力墙结构住宅楼项目，楼座
部分采用筏板基础，地库部分采用柱下独立基础加防水板，抗震设防烈度
为8度。
该资料包含：结构设计总说明，梁配筋图，板配筋图，墙柱布置图，平面图
，结构平面图等共计28张图。

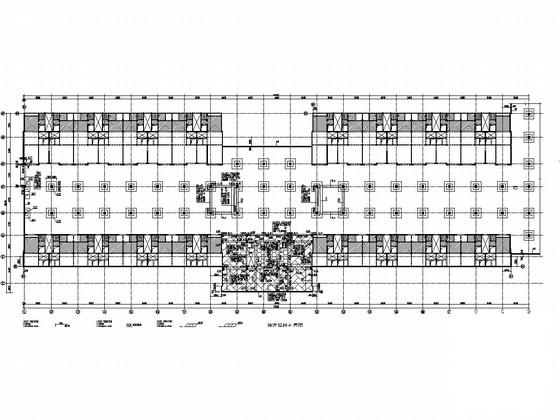

地库墙布配置图

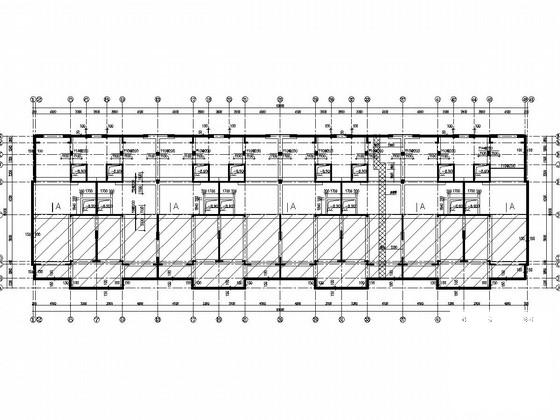

板配筋图

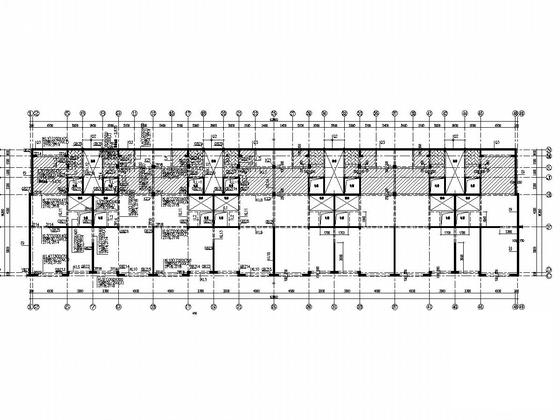

梁配筋图

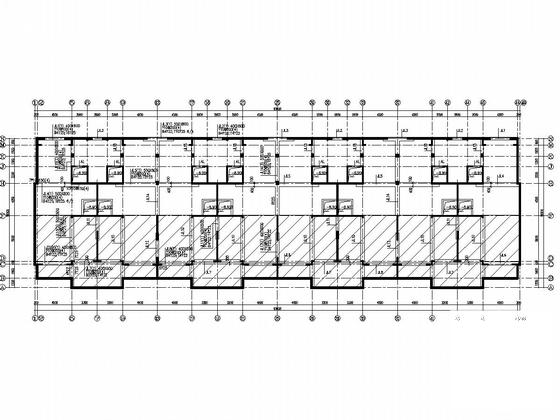

结构平面图
基础梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
短肢剪力墙结构 - 1 -
短肢剪力墙结构 - 2 -
短肢剪力墙结构 - 3 -
短肢剪力墙结构 - 4 -
短肢剪力墙结构 - 5 -
短肢剪力墙结构 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.64 MB
- 收藏次数：0
-
文件名称：
附件-995888950969588787058.rar
短肢剪力墙结构下载
