26层剪力墙结构住宅楼结构施工大样图cad楼梯大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:26层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.35kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目为福建某小区的住宅楼,地上26层,地下1层,建筑高度78.3米,结构体系为剪力墙结构,基础采用人工挖孔桩基础(局部独立基础)。
该资料包含: 结构设计说明 、人工挖空灌注桩设计说明、大样详图、基础平面图、墙柱 平面布置图 、结构平面图、梁配筋图、楼梯大样图等共31张图纸。

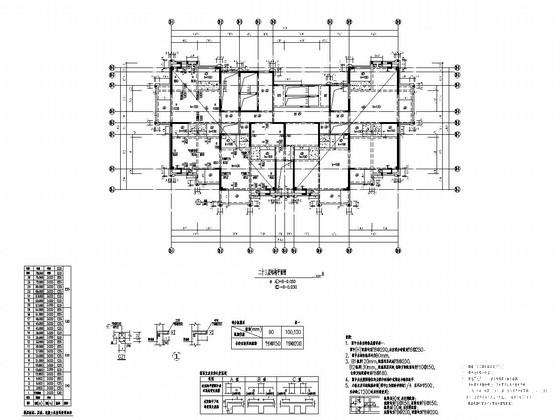

二十三层结构平面图

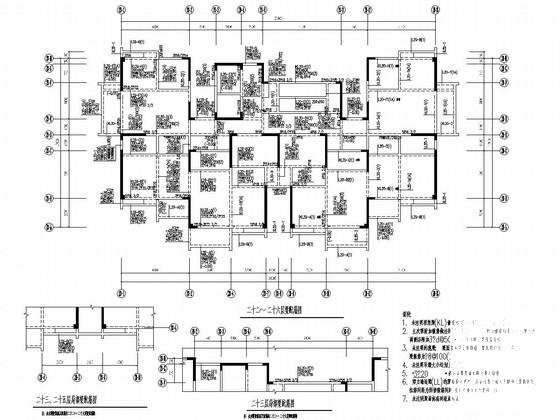

二十二~二十六层梁配筋图

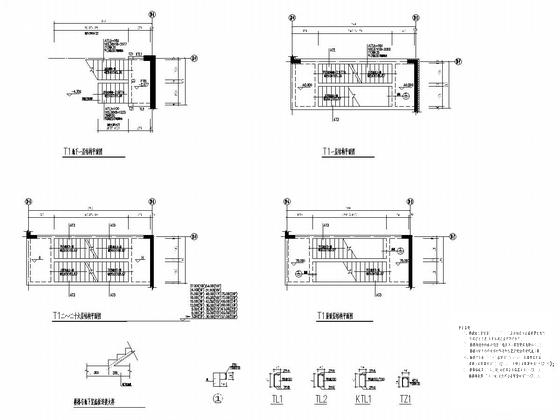

楼梯详图

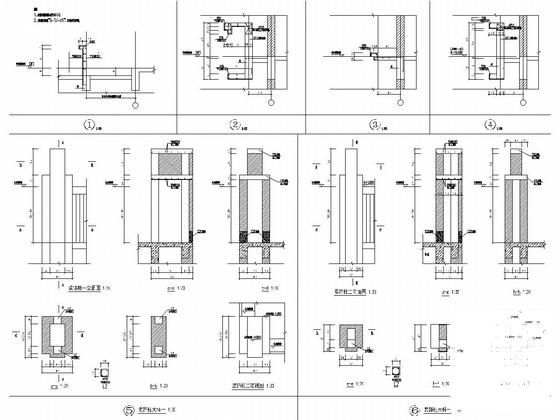

大样详图(四)

地下一层墙体平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构楼梯 - 1
    剪力墙结构楼梯 - 1
  • 剪力墙结构楼梯 - 2
    剪力墙结构楼梯 - 2
  • 剪力墙结构楼梯 - 3
    剪力墙结构楼梯 - 3
  • 剪力墙结构楼梯 - 4
    剪力墙结构楼梯 - 4
  • 剪力墙结构楼梯 - 5
    剪力墙结构楼梯 - 5
  • 剪力墙结构楼梯 - 6
    剪力墙结构楼梯 - 6
以上是部分截图,请下载附件后查看完整高清内容
