3层景观塔建筑结构全套CAD施工图纸

附件详情

本项目为景观塔，包含结构、建筑、电气、效果图。景观塔为地上三层，建筑高度为21.65米，首层占地面积17.64平方米，总建筑面积52.92平方米，八坡屋面。

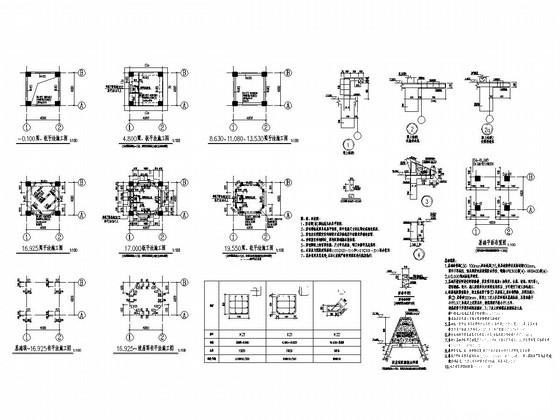

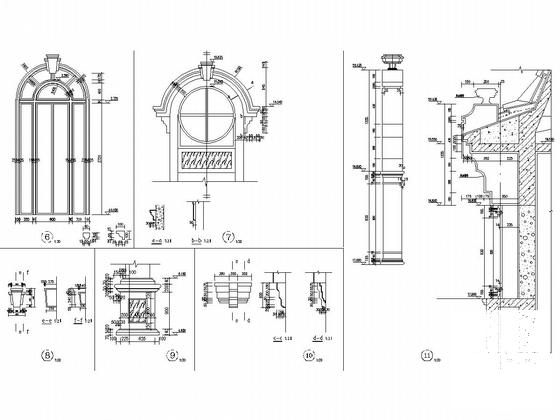

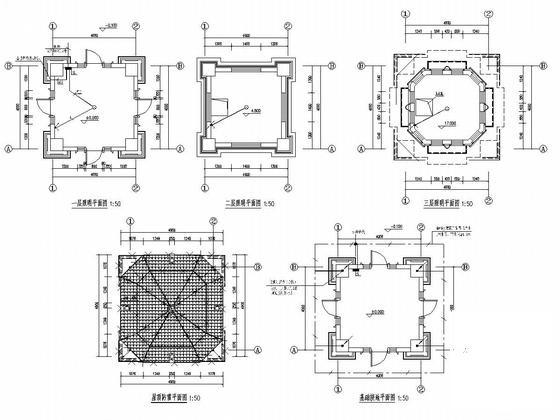

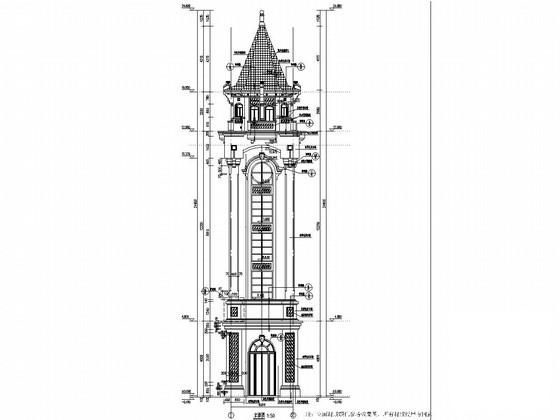

建筑图包括：建筑设计总说明，平面图，立面图，剖面图，节点详图，共计6张图；结构图包括：结构设计总说明，梁板柱及基础配筋图；电气图包括： 电气设计 说明、图例及系统图，电气平面图。
