430平4层农村自建商住两用房建筑结构全套CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:底框
  • 基础形式 :条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目是汉中农村自建商住两用房项目,地上3层住宅,1层营业网点,建筑设计面积:430.45平米,其中营业网点158.47平米,底框砖混结构,抗震设防烈度为6度。
结构专业该资料包含:结构设计总说明,基坑开挖图,基础施工图,柱施工图,结构平面布置及板施工图,梁施工图,楼梯图等共计11张图。
建筑专业该资料包含:建筑设计总说明,平面图,立面图,剖面图,门窗明细表,门窗大样,户型放大平面图,墙身大样等共计11张图。
分享投稿时间:近几年2月。

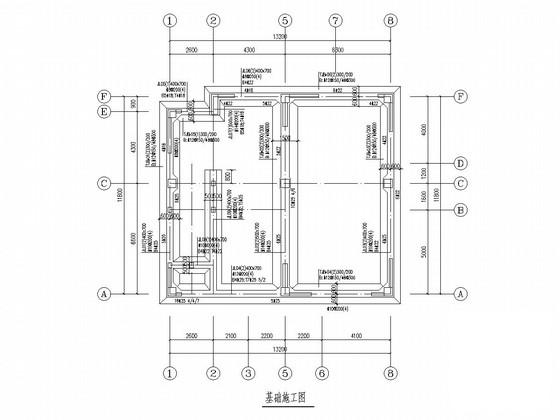

基础施工图

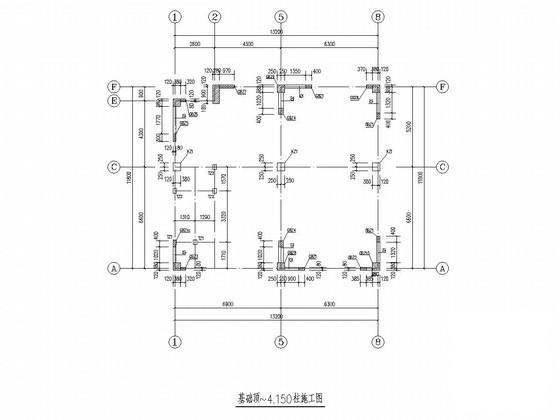

基础顶~4.150柱施工图

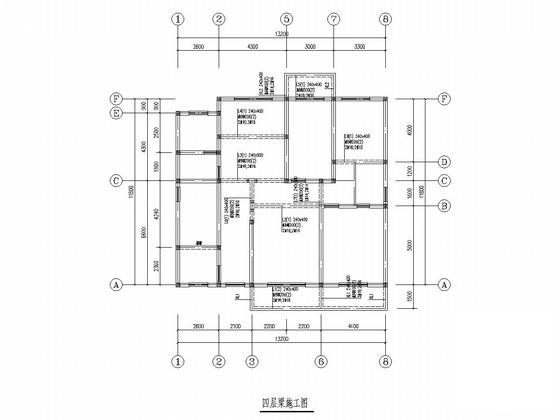

四层梁施工图

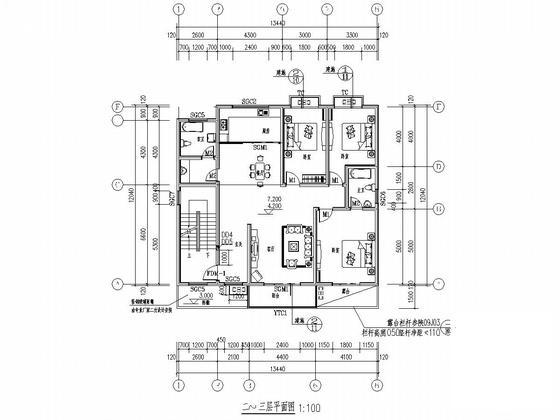

二~三层平面图

墙身大样

三层结构平面布置及板施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 建筑施工图全套图纸 - 1
    建筑施工图全套图纸 - 1
  • 建筑施工图全套图纸 - 2
    建筑施工图全套图纸 - 2
  • 建筑施工图全套图纸 - 3
    建筑施工图全套图纸 - 3
  • 建筑施工图全套图纸 - 4
    建筑施工图全套图纸 - 4
  • 建筑施工图全套图纸 - 5
    建筑施工图全套图纸 - 5
  • 建筑施工图全套图纸 - 6
    建筑施工图全套图纸 - 6
  • 建筑施工图全套图纸 - 7
    建筑施工图全套图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
