30班3层中心小学教学楼建筑结构全套CAD施工图纸

附件详情

该项目是30班六年制完全小学项目，工程共三层（局部四层），均为办公室和学生教室，现浇钢筋混凝土框架结构。总建筑设计面积：5748.72平方米，抗震设防烈度为7度，采用墙下钢筋混凝土柱下独立基础，基础设计等级为丙级。

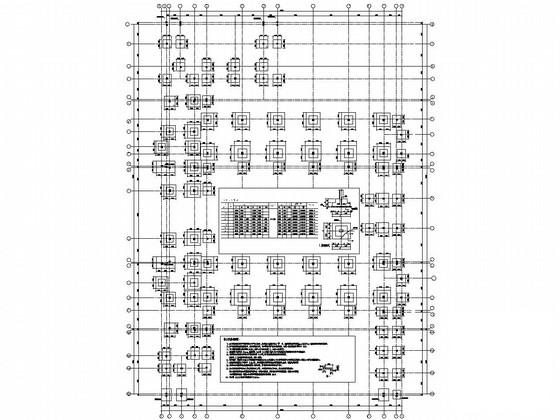

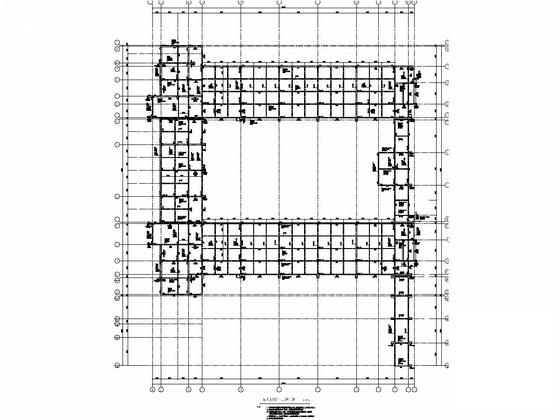

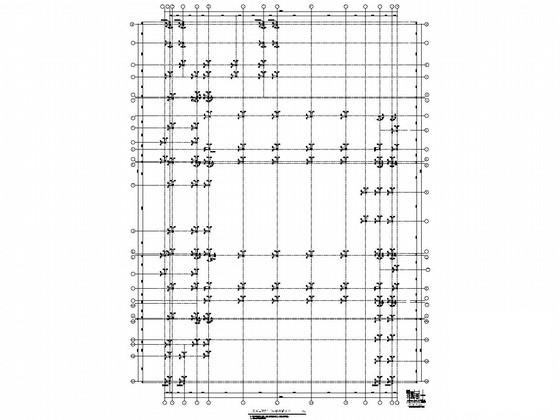

结构专业该资料包含：结构设计总说明，基础 平面布置图 ，基顶至坡屋面柱平法施工图，板配筋图，梁平法施工图，隔热层配筋图，坡屋面图，楼梯图等共计14张图。

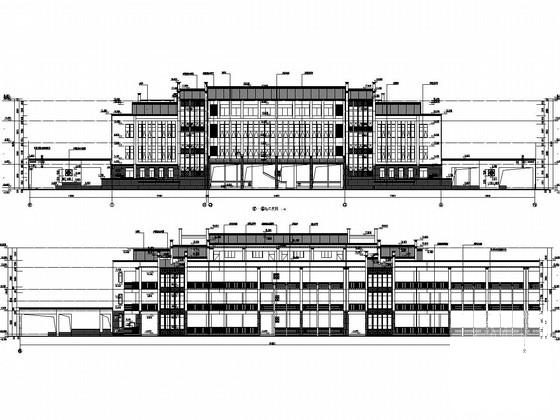

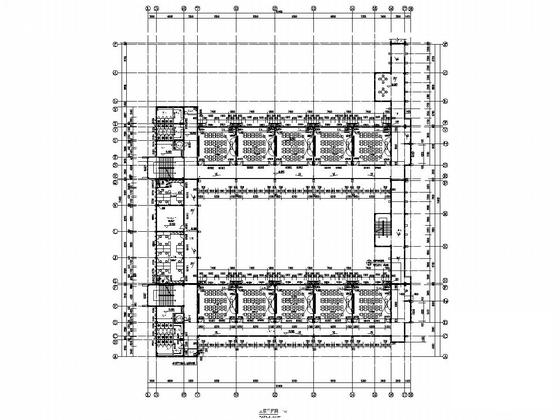

建筑专业该资料包含： 建筑施工图设计 总说明，平面图，立面图，剖面图，墙身大样，节点大样，标准教室大样，卫生间大样等共计21张图。
分享投稿时间：近几年4月。
