地上18层框剪结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 参考图纸:105张
  • 设计年代:近代

附件详情

该项目为辽宁某住宅小区,含有1#、3#、7#三栋住宅楼,建筑设计结构形式为框剪结构,基础采用人工挖孔灌注桩基础。

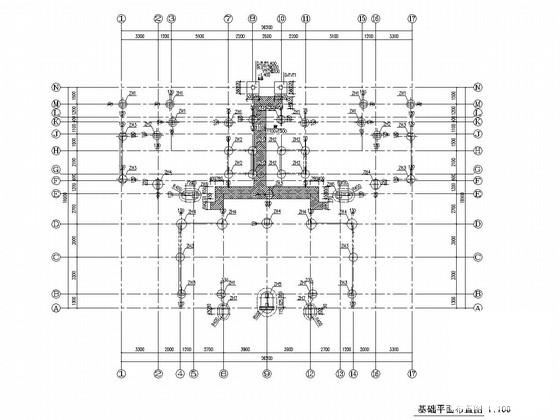

该资料包含:基础平面布置图、承台 平面布置图 、桩、承台详图、混凝土墙柱配筋图、墙柱配筋详图、梁平法施工图、板配筋图等共105张图纸。

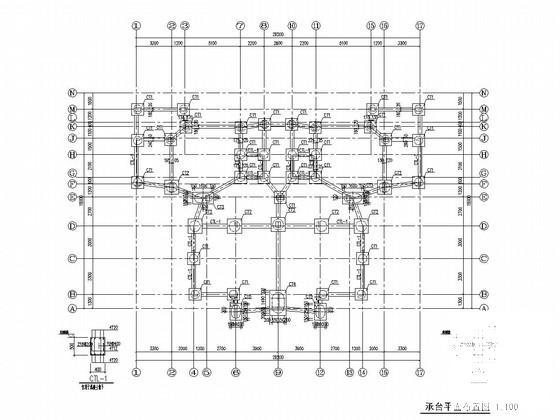

承台平面布置图

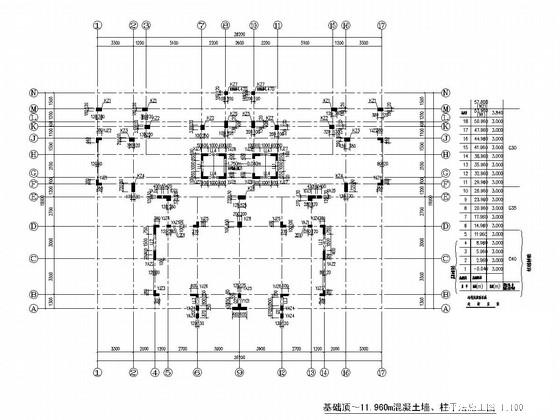

基础顶~11.960m混凝土墙、柱平法施工图

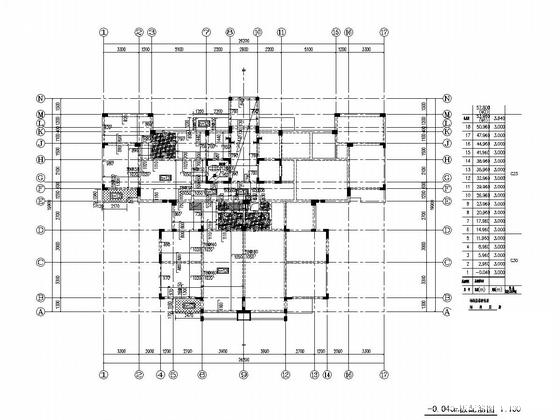

-0.040m板配筋图

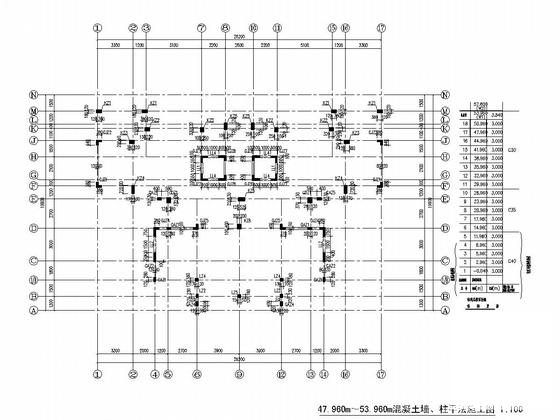

47.960m~53.960m混凝土墙、柱平法施工图

47.960m~57.800m混凝土墙、柱详图

5.960m梁平法施工图

5.960m板配筋图

57.800m梁平法施工图

-0.040m梁平法施工图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框剪结构住宅楼 - 1
    框剪结构住宅楼 - 1
  • 框剪结构住宅楼 - 2
    框剪结构住宅楼 - 2
  • 框剪结构住宅楼 - 3
    框剪结构住宅楼 - 3
  • 框剪结构住宅楼 - 4
    框剪结构住宅楼 - 4
  • 框剪结构住宅楼 - 5
    框剪结构住宅楼 - 5
  • 框剪结构住宅楼 - 6
    框剪结构住宅楼 - 6
  • 框剪结构住宅楼 - 7
    框剪结构住宅楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
