城市生态园管理用房水电竣工CAD施工图纸

  • 建筑类别:园林建筑
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 强电 设计:低压配电,电气照明
  • 弱电设计:有线电视和卫星接收系统,广播系统,扩声系统

附件详情

  • 管理用房照明平面布置图 、管理用房插座平面布置图、管理用房弱电平面布置图 、管理用房空调插座平面布置图 、管理用房给排水平面布置图 、管理房给排水系统图 、管理房电路系统图 、电缆平面布置图、照明平面布置图、给水平面布置图、音响 平面布置图 、排水管道及雨水井详图

附件详情

该附件是某市生态园管理用房电气竣工图,包括照明、插座、弱电、给排水、电路等,共15张图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

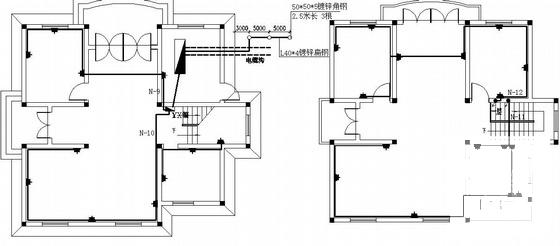

  • 管理用房施工图 - 1
    管理用房施工图 - 1

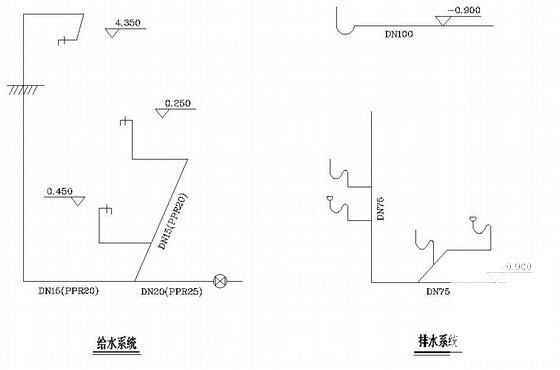

  • 管理用房施工图 - 2
    管理用房施工图 - 2

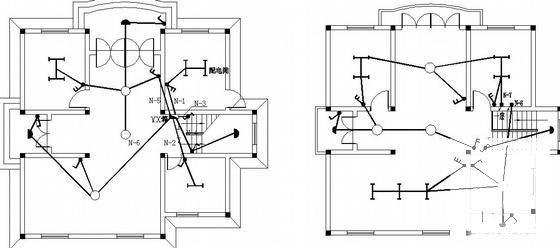

  • 管理用房施工图 - 3
    管理用房施工图 - 3

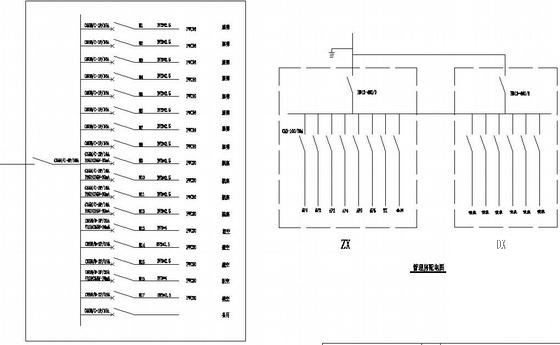

  • 管理用房施工图 - 4
    管理用房施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
