12层商住楼电气设计施工CAD图纸
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑地上层数：12层
- 参考图纸：15张
- 负荷等级：二级
- 防雷等级：第三类
- 接地方式：TN-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：出入口控制系统,通信系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、弱电系统图
- 四、消防报警系统图
- 五、电气平面图
- 六、 弱电平面图
附件详情
该项目是某十二层商住楼电气图纸，电气设计包含设计范围包括配电,防雷及接地,有线电视,电话宽带网和单元可视对讲系统。强电内容为室外电缆井到全楼各用户配电箱、动力系统和
防雷接地
系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

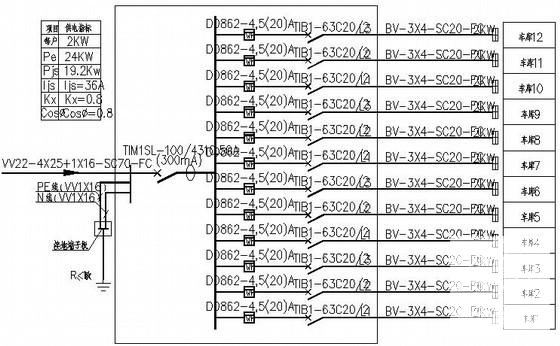

商住楼电气设计 - 1 -

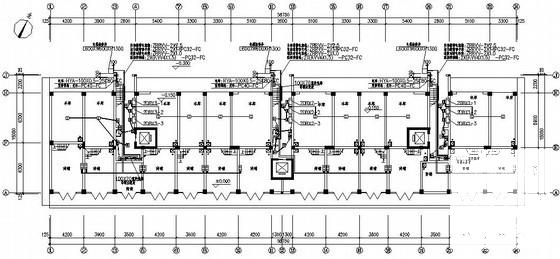

商住楼电气设计 - 2 -

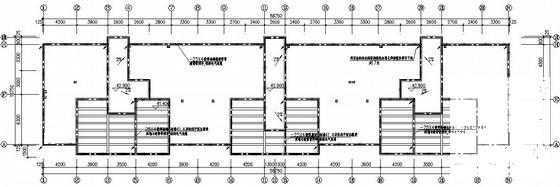

商住楼电气设计 - 3 -
商住楼电气设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.6 MB
- 收藏次数：0
-
文件名称：
附件-995856795577097588778.rar
