河道防洪工程施工CAD图纸(防洪堤箱涵河道疏浚)

附件详情

  • 防洪治理工程总 平面布置图
  • 降水坑设计图
  • 围堰标准断面图
  • 箱涵涵身钢筋构造图
  • 箱涵涵身钢筋明细表
  • 箱涵纵断面图
  • 箱涵平面图
  • 箱涵标准断面及进出口设计图
  • 梯步布置及断面图
  • 降水坑布置及断面图
  • 围堰标准断面图
  • 涵管布置及断面图
  • φ1500竖井配筋设计图
  • φ1500竖井盖板配筋图
  • 裹头设计图
  • 逐桩断面图(25张)
  • 疏浚断面图(14张)
  • 护岸堤左岸纵剖图
  • 护岸堤右岸纵剖图
  • 工程疏浚纵剖图

附件详情

该项目防洪堤(P=50%)堤线总长1874m(其中左岸1175m,右岸699m);河道疏浚1791m。工程项目包括箱涵、梯步、新建防洪堤、穿堤涵管及河道疏浚等。
【主要施工图】
1、工程总平面布置图;2、降水坑施工图;3、围堰断面施工图;4、箱涵施工及配筋图;5、涵管施工图;6、梯步施工图;7、竖井配筋图;8、竖井盖板配筋图;9、裹头施工图;10、河道疏浚断面施工图;11、逐桩断面施工图;12、护岸施工图。
【工程设计】
1、该项目护岸堤型采用浆砌清条石重力式挡墙。挡墙采用M10浆砌清条石,临水面坡度1:0.1,背水面按阶梯式砌筑,护岸堤后设排水沟,堤顶高程以下1m附近设置φ75PVC排水孔,排水孔排距1.5m,孔距1m,孔后采用双层土工布包碎石堆囊反滤。
2、该项目在桩号ZK0+830处新建1座箱涵, 尺寸为1.8m×3.1m×5m(高×宽×长)。箱涵洞身采用C30钢筋混凝土,涵身左、右侧、顶板、底板厚均为0.4m,涵身分层设置15cmC20混凝土基础,共2层;基础下设30cm厚砂砾石垫层。基础承载力要求达到250KPa以上,地基承载力不足段,采用石渣料碾压密实进行换填处理。
56张,。

箱涵纵断面施工图

降水坑标准断面施工图

箱涵平面施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

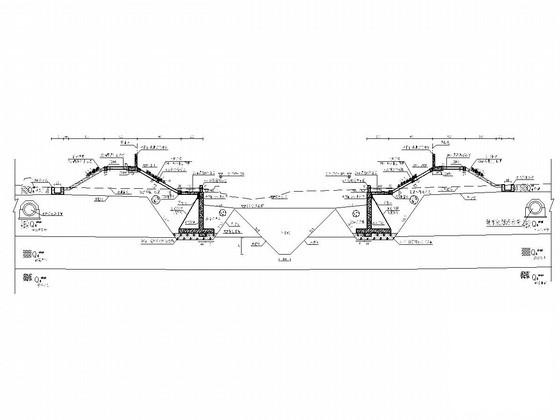

  • 疏浚工程施工 - 1
    疏浚工程施工 - 1

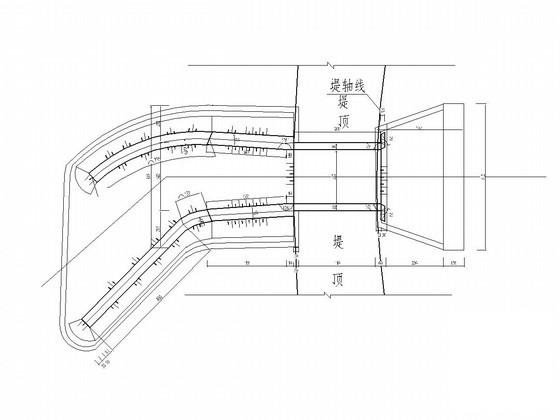

  • 疏浚工程施工 - 2
    疏浚工程施工 - 2

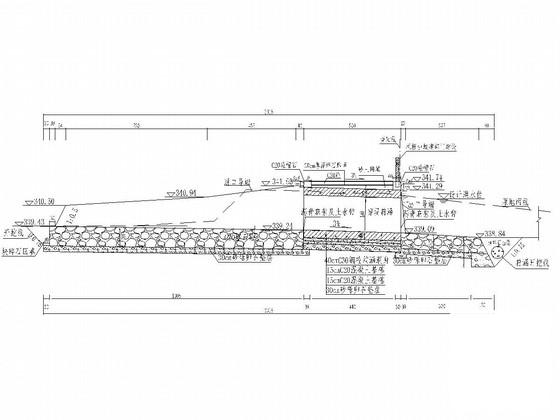

  • 疏浚工程施工 - 3
    疏浚工程施工 - 3

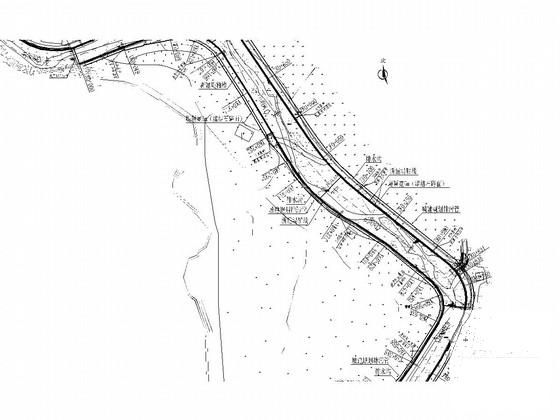

  • 疏浚工程施工 - 4
    疏浚工程施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
