支流河道整治工程招标CAD图纸(附预算书)

附件详情

  • 设计总说明
  • 河岸整治 平面布置图

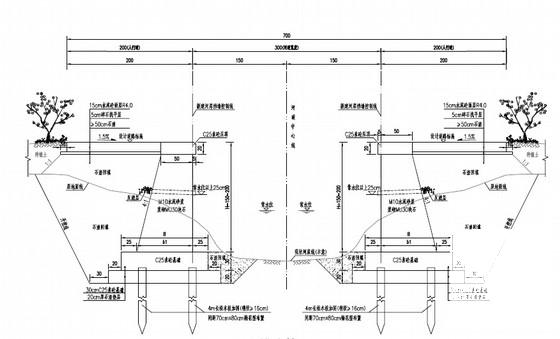

  • 河道整治标准断面图

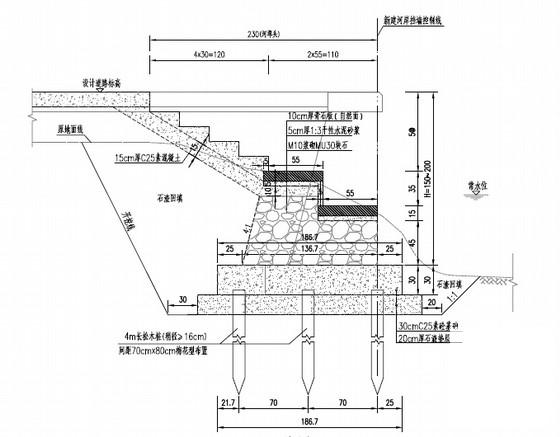

  • 河岸挡墙结构详图
  • 河埠头结构详图
  • 盖板渠构造图
  • 盖板渠梁板配筋图
  • 路面接缝构造图

附件详情

规划河道宽3~3.5m,河岸沿线主要为居住用地、村庄建设用地及农耕地。本次河道整治涉及的内容有:河道挡墙、人行道建设、现状河道清淤及开挖。新建挡墙955.2m,新建道路978.1m,新建4m长河埠头2处。新建净宽2m的盖板渠2个。
18张,。

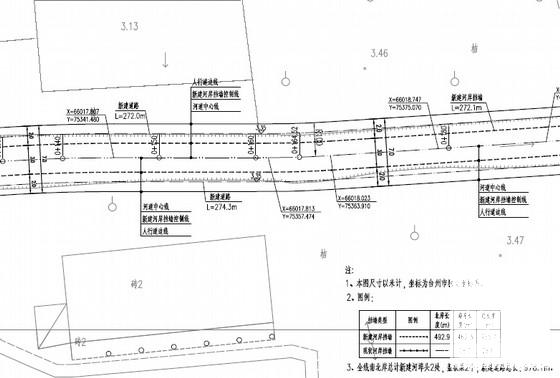

河岸整治平面布置图

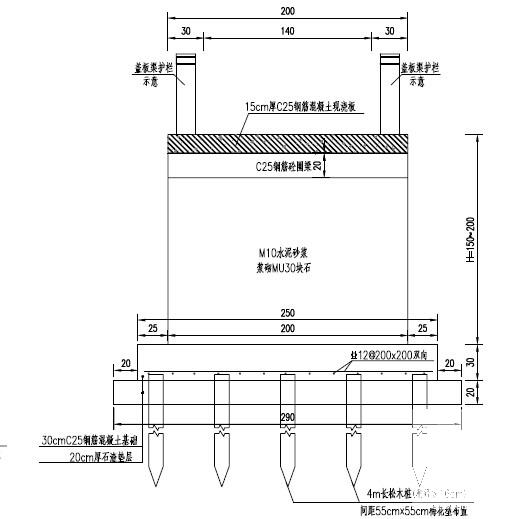

盖板渠横断面图

河埠头断面图
