250KVA变电所电气设计施工CAD图纸
- 建筑地上层数：1层
- 负荷等级：三级负荷
- 供电方式：TN-S
- 火灾保护对象：一级
- 分享投稿时间：近几年
- 设计阶段：施工图
- 设计内容： 强电 , 防雷接地
- 电力工程：35～110KV变电所
附件详情
本项目为苏州某设备制造有限公司变配电所新建工程。变配电所内设变压器一台，容量为250KVA。变压器一次侧电压为10KV/20KV两用，二次侧电压为0.4/0.23KV。
供电电源：一路10KV电源采用 YJV22-12/20KV- 电缆由市网直埋引来(室外进线电缆工程不在该资料范围内)。
计量：高供低计；变压器低压侧设照明用电分计量。
设计包括：照明、接地、设备布置、一次系统图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

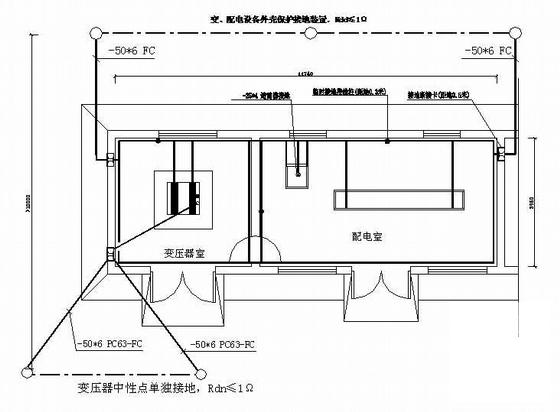

变电所电气设计图纸 - 1 -

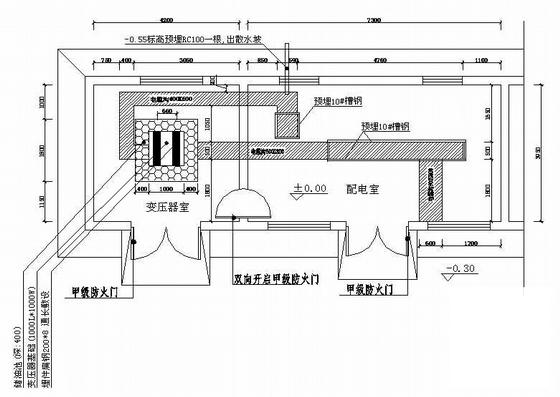

变电所电气设计图纸 - 2 -

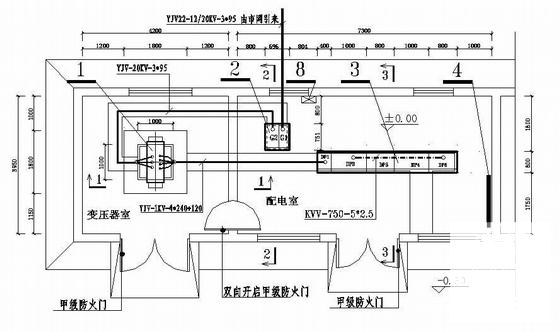

变电所电气设计图纸 - 3 -

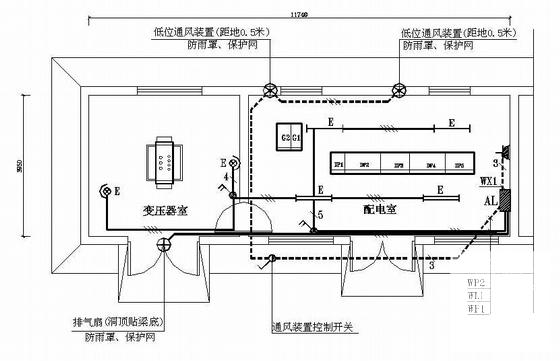

变电所电气设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
