2层大型四坡斜屋面高速服务区结构施工CAD大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是高速服务区综合楼项目,一~二层全现浇框架结构,基础采用柱下独立基础。基础设计等级为丙级,抗震设防烈度:6度设计基本地震加速度。
该资料包含:结构设计总说明,基础布置图,基础大样图,梁板平法施工图,剖面大样图, 楼梯详图 等共计14张图。
分享投稿时间:近几年6月。

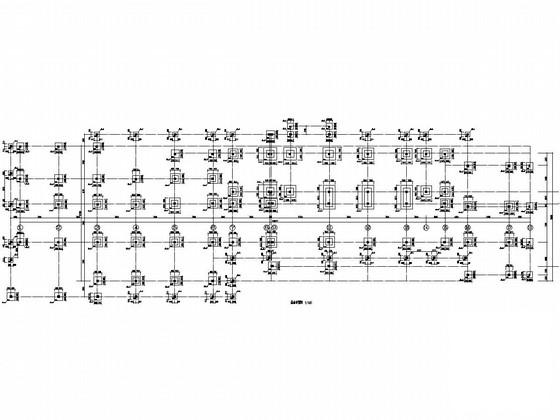

平面布置图

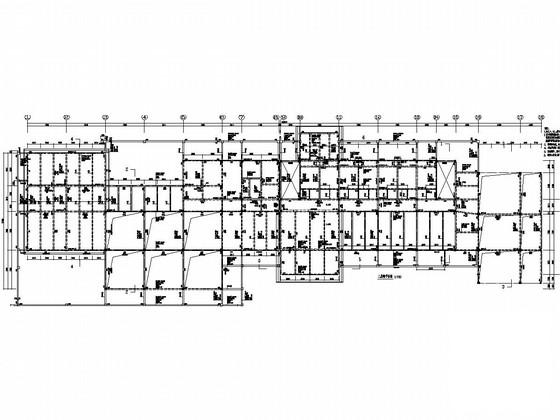

二层梁平法图

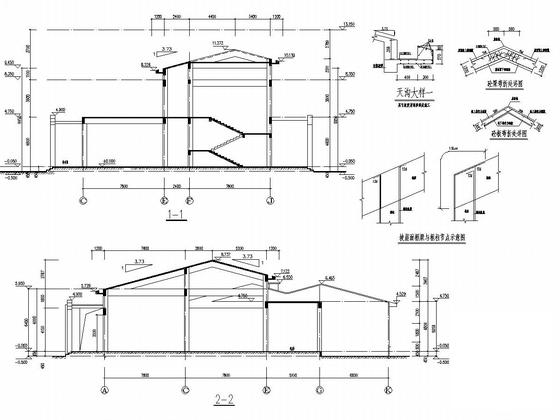

剖面图

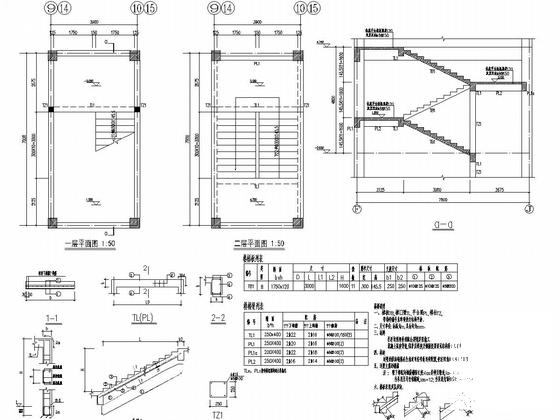

楼梯图

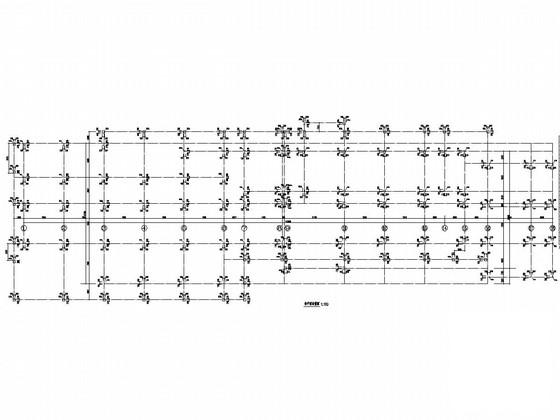

二层板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 坡屋面结构大样 - 1
    坡屋面结构大样 - 1
  • 坡屋面结构大样 - 2
    坡屋面结构大样 - 2
  • 坡屋面结构大样 - 3
    坡屋面结构大样 - 3
  • 坡屋面结构大样 - 4
    坡屋面结构大样 - 4
  • 坡屋面结构大样 - 5
    坡屋面结构大样 - 5
  • 坡屋面结构大样 - 6
    坡屋面结构大样 - 6
以上是部分截图,请下载附件后查看完整高清内容
