大型4层锅炉房及干煤棚结构施工CAD图纸
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架,排架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.30kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：42张
- 设计年代：近代
附件详情
该项目锅炉房四层框架结构,局部一层；干煤棚地上一层排架结构，锅炉房建筑面积:1627.00米 , 占地面积：845.14，米,建筑高度23.20米；干煤棚建筑设计面积：1539.24米,占地面积：1539.24米,建筑高度16.06米。抗震设防烈度7度，地基基础设计等级丙级，采用钢筋混凝土阶型独立基础。
包括：
结构设计说明
，基础图，模板图，梁板配筋图，预埋件布置图，砖砌烟囱图，建筑设计说明，平面图，立面图，剖面图等共计42张图。
。

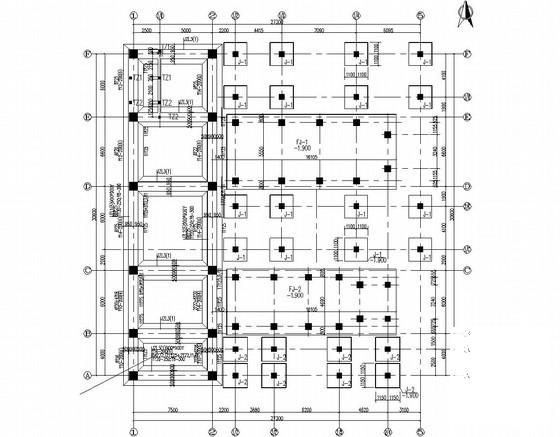

基础图

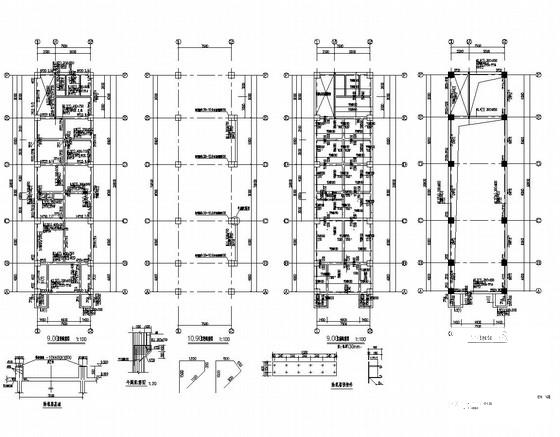

9.00、10.90、13.50米梁、板配筋图
柱侧面预埋件示意图

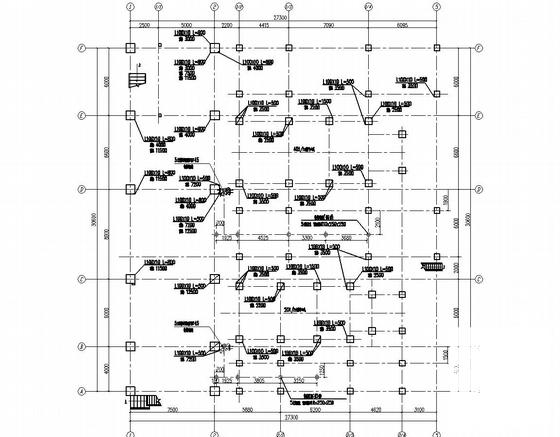

输煤廊预埋件布置图
首层平面图

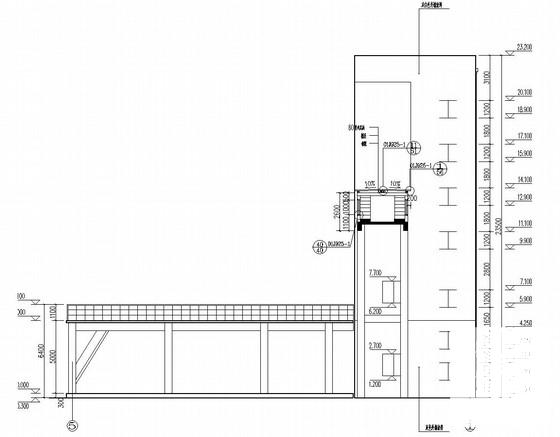

首层平面图 剖面图
锅炉房、干煤棚梁板配筋图

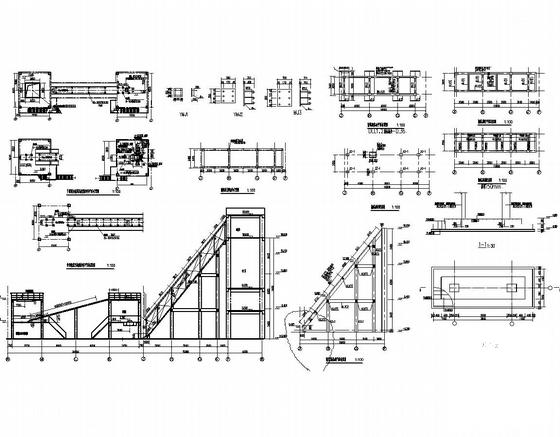

锅炉给煤仓详图
