框架结构塔吊出车库顶板做法(独立基础)_CAD

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 地下室功能:车库
  • 参考图纸:3张
  • 设计年代:近代

附件详情

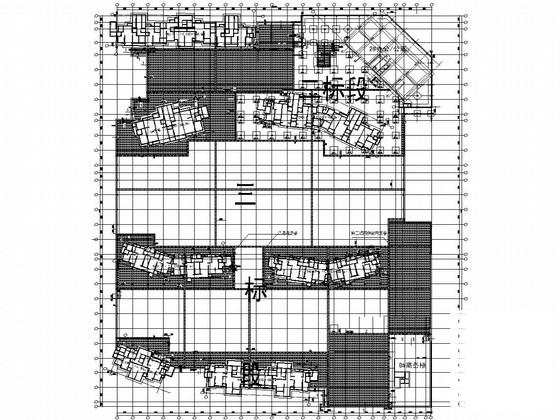

塔吊出车库节点做法,采用柱下独立基础加抗水板基础形式,包括:塔吊基础与防水板间施工做法,第一、三标段车库与主楼一起施工部分示意图,基础结构布置图共计3张图,9月。

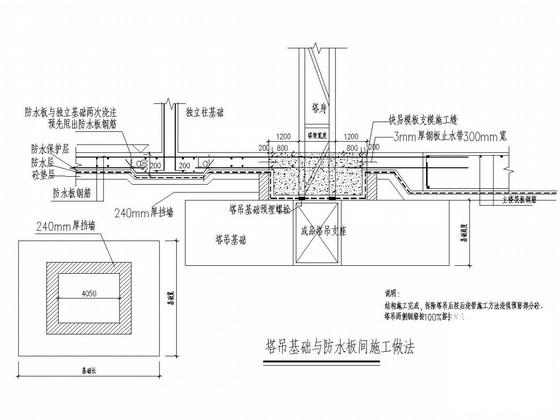

塔吊基础与防水板间施工做法

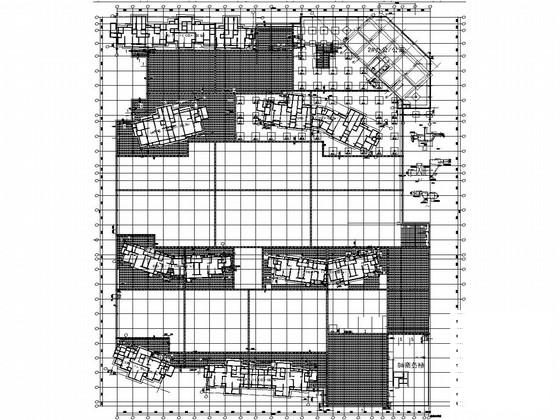

基础结构布置图

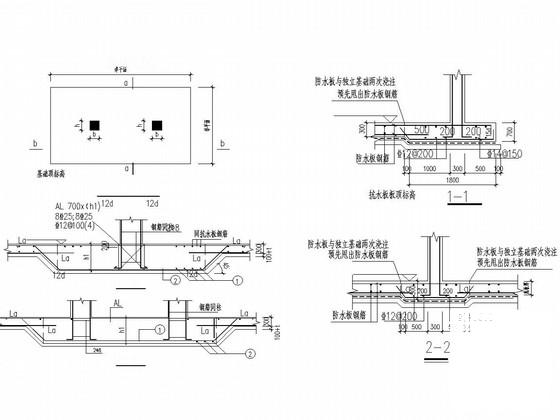

节点详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构独立基础 - 1
    框架结构独立基础 - 1
  • 框架结构独立基础 - 2
    框架结构独立基础 - 2
  • 框架结构独立基础 - 3
    框架结构独立基础 - 3
  • 框架结构独立基础 - 4
    框架结构独立基础 - 4
以上是部分截图,请下载附件后查看完整高清内容
