3层弧形花园住宅结构设计CAD施工图纸（桩基础，共14张）
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目属丙类建筑,结构的安全等级为二级,合理使用年限为50年。
结构施工图
设计总说明、桩位图、工程桩结构图 、承台详图、柱网布置图、基础平面图、梁平法施工图、楼板配筋图、屋面楼板配筋图、楼梯结构图共14张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

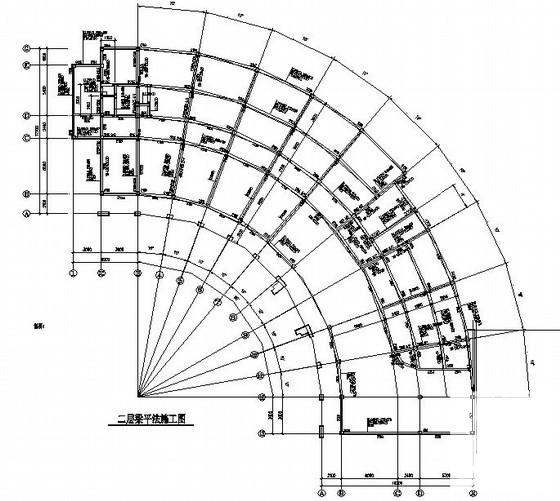

基础结构设计施工图 - 1 -

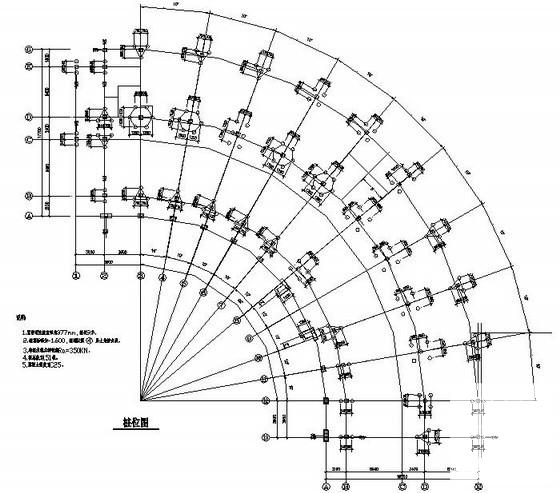

基础结构设计施工图 - 2 -

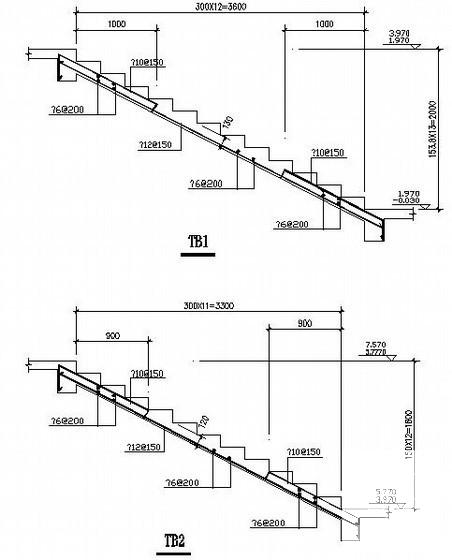

基础结构设计施工图 - 3 -
基础结构设计施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.1 MB
- 收藏次数：0
-
文件名称：
附件-995876907080706975577.zip
基础结构设计施工图下载
