小型住宅多联机空调系统设计方案设计CAD初设图纸

  • 设计详细说明:无
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:方案(初设图)
  • 参考图纸:7张
  • 设计内容:空调,通风,采暖
  • 冷热源:锅炉,空气调节器
  • 空调系统:制冷剂系统

附件详情

稿件为某小型住宅多联机空调系统设计以及锅炉热水系统设计方案图,缺少设计说明,仅供参考。

,图纸共7张。

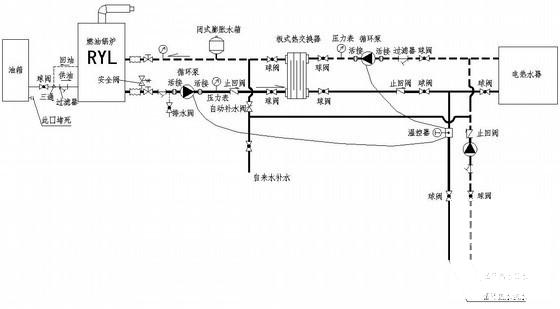

锅炉系统示意图

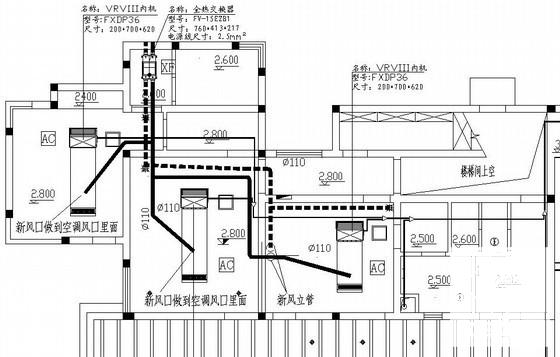

空调平面大样

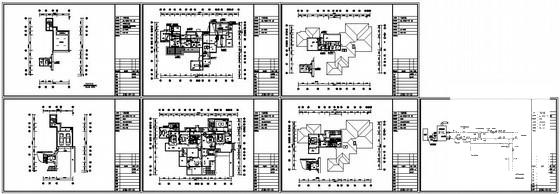

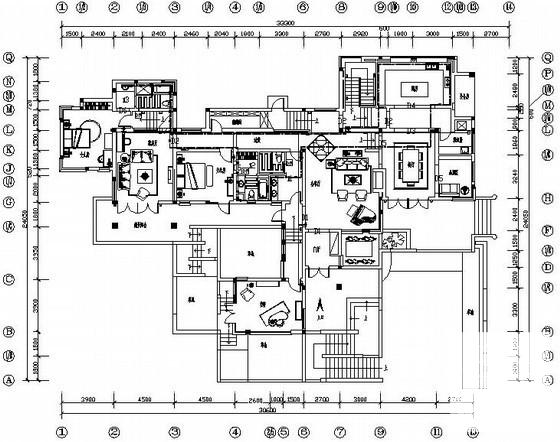

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 多联机空调设计方案 - 1
    多联机空调设计方案 - 1
  • 多联机空调设计方案 - 2
    多联机空调设计方案 - 2
  • 多联机空调设计方案 - 3
    多联机空调设计方案 - 3
  • 多联机空调设计方案 - 4
    多联机空调设计方案 - 4
以上是部分截图,请下载附件后查看完整高清内容
