5层框架结构办公楼结构设计施工图cad平面图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:车库
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该附件为五层的钢筋混凝土框架结构,该建筑为多层建筑,高度为23米。结构体系为钢筋混凝土框架结构,基础类别为桩基,7度设防。
该资料包含: 结构设计说明 、桩基平面图、基础平面图、梁平法配筋图、门卫结构布置图、柱 平面布置图 、大样详图等共19张图纸。

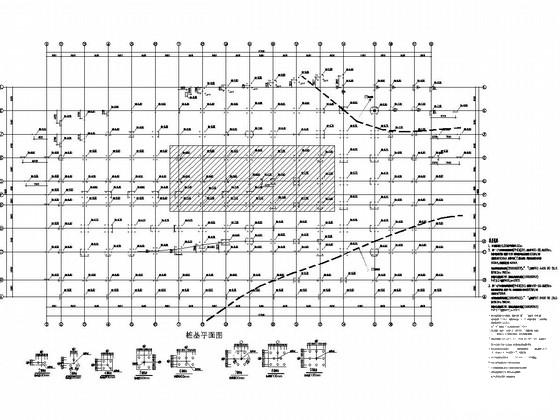

基础平面图

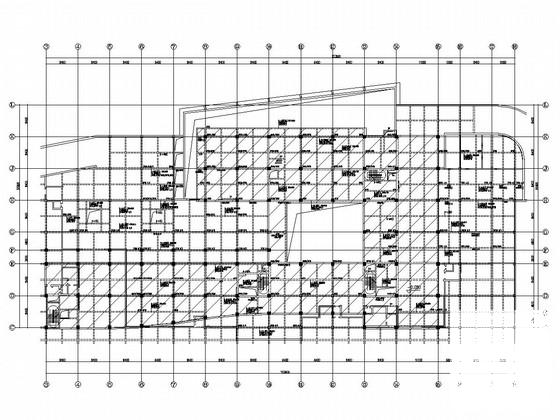

一层X向梁平法配筋图

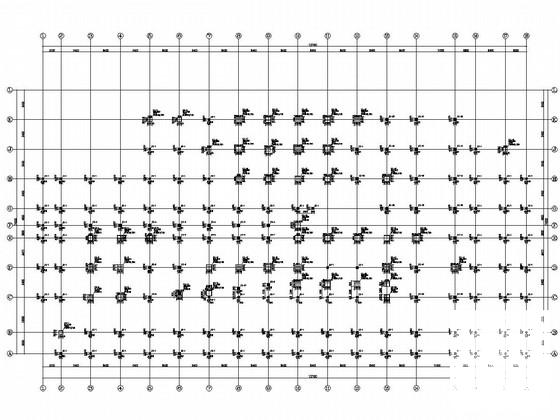

基础至地下室顶板柱平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

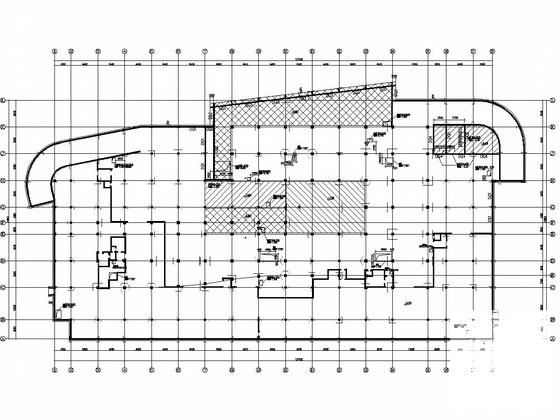

  • 框架结构办公楼设计图 - 1
    框架结构办公楼设计图 - 1
  • 框架结构办公楼设计图 - 2
    框架结构办公楼设计图 - 2
  • 框架结构办公楼设计图 - 3
    框架结构办公楼设计图 - 3
  • 框架结构办公楼设计图 - 4
    框架结构办公楼设计图 - 4
以上是部分截图,请下载附件后查看完整高清内容
