旋转式钢结构楼梯结构施工CAD图纸(平面下料)

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 参考图纸:8张

附件详情

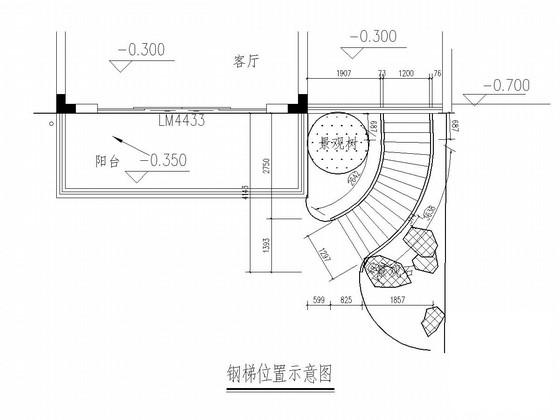

附件详情:该项目为旋转楼梯项目,建筑设计结构形式为钢结构,钢板和型钢采用Q235B钢,踏步板(及平台板)采用菱型或扁豆型花纹钢板。内涵有平面下料图。该资料包含钢梯位置示意图,钢梯平面图,钢梯立面图,钢踏步分隔图等共计8张图。

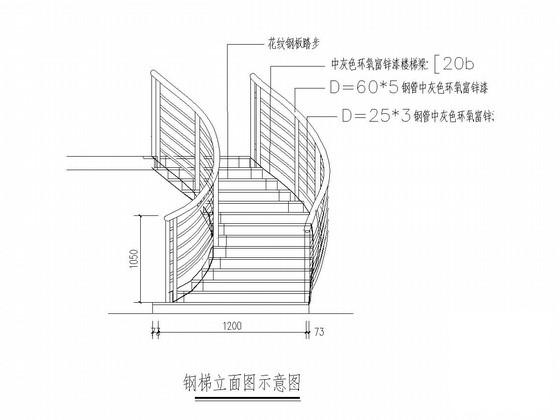

钢梯立面图示意图

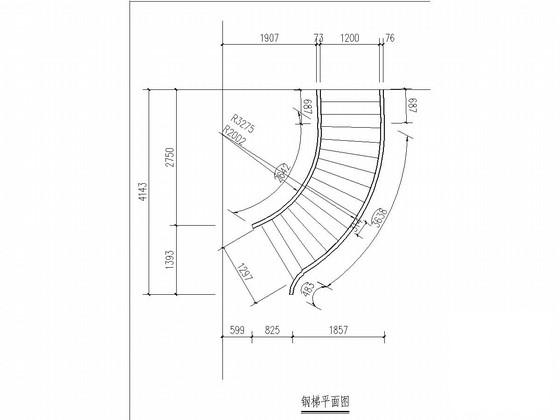

钢梯平面图

下料图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构楼梯施工图纸 - 1
    钢结构楼梯施工图纸 - 1
  • 钢结构楼梯施工图纸 - 2
    钢结构楼梯施工图纸 - 2
  • 钢结构楼梯施工图纸 - 3
    钢结构楼梯施工图纸 - 3
  • 钢结构楼梯施工图纸 - 4
    钢结构楼梯施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
