23层剪力墙高层商住楼结构设计施工CAD图纸

附件详情

该项目位于陕西省，地上23层，其中1~2层为为商业，其余为住宅。地下1层，为丁类库房。总建筑面积为14602.6平方米，其中地上为12987.5平方米，地下为1615.1平方米。建筑设计结构形式为剪力墙结构。基础形式为桩筏，基础设计等级为乙级，7度设防。

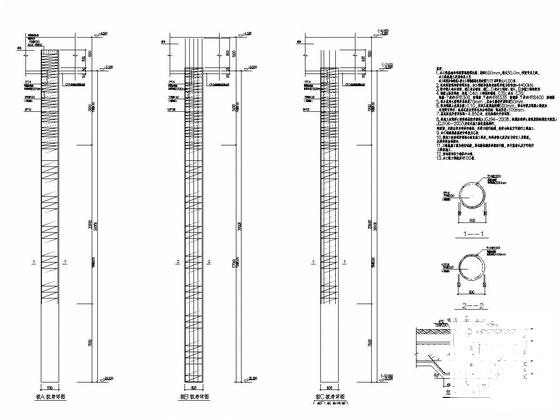

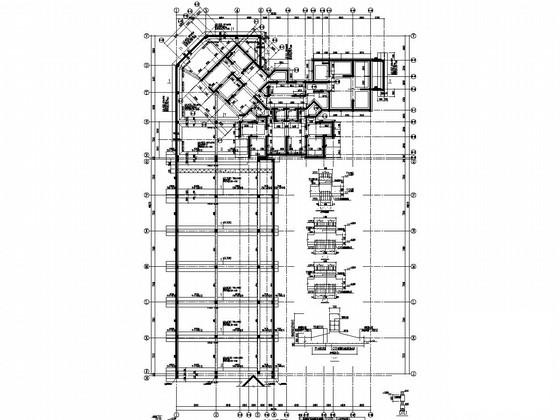

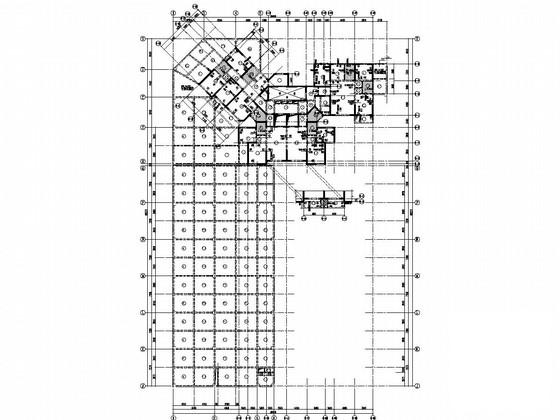

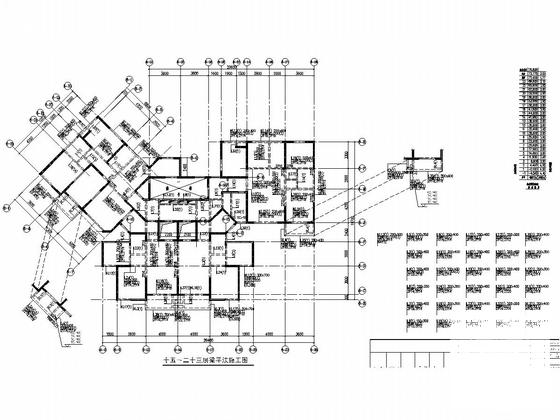

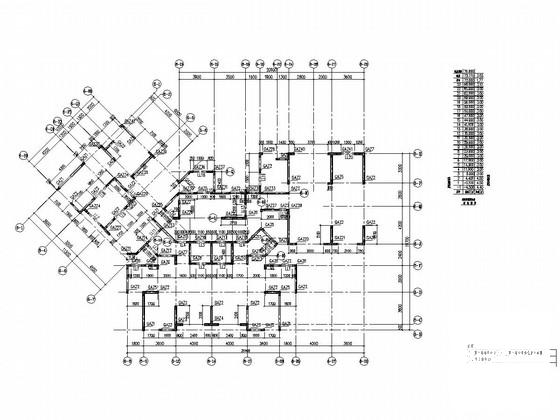

该资料包含： 结构设计说明 ，基础结构平面图，桩身详图，墙、柱及连梁 平面布置图 ，剪力墙柱表，结构平面图，各层梁平法施工图， 楼梯详图 等共计36张图。
分享投稿时间：近几年5月。
