61093平米32层综合楼全套弱电系统CAD施工图纸
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计面积：61093.48平方米
- 地上层数：32层
- 地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：24张
- 设计年代：近代
- 弱电设计：视频监控系统,出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、弱电图例
- 二、电话电缆系统图
- 三、电视电缆系统图
- 四、楼宇可视对讲系统图
- 五、网络系统图
- 六、自动抄表系统图
- 七、 弱电平面图
附件详情
本稿件是某高层综合楼全套弱电系统图纸，弱电系统设计包含电话电缆系统、可视对讲系统、视频监控、自动抄表、综合布线系统。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

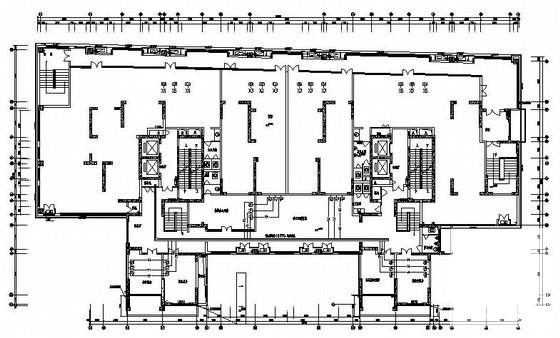

弱电系统施工图 - 1 -

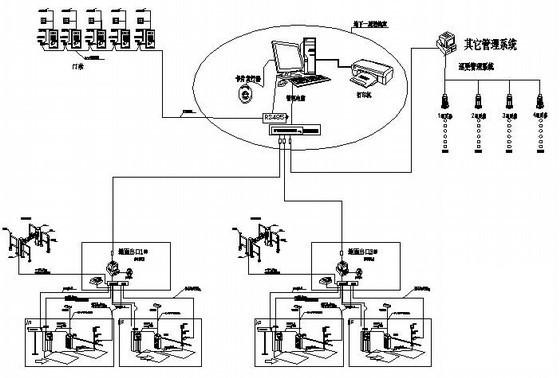

弱电系统施工图 - 2 -

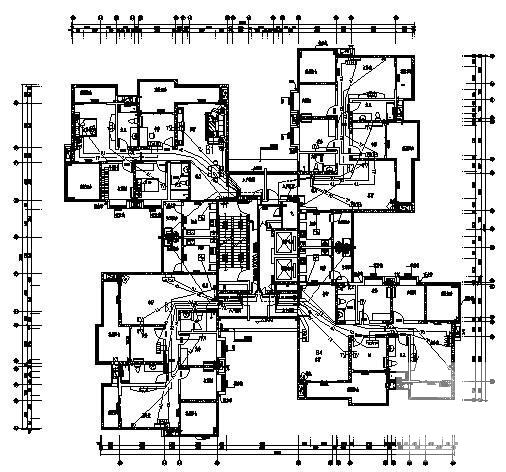

弱电系统施工图 - 3 -
