23层框架核心筒住宅楼结构设计施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架核心筒
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 结构最大跨度:8.9m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.5kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:39张
  • 设计年代:近代

附件详情

在建工程,地上23层地下1层,框架核心筒结构住宅楼结构施工图。7度抗震设防,筏板基础,持力层为砂砾,承载力特征值400kpa。包括:结构设计总说明,各层剪力墙及框架柱 平面布置图 ,框架柱配筋表,暗柱配筋表,各层梁板配筋图,机房层板配给图,屋面板配筋图, 楼梯详图 等共计39张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架核心筒结构设计 - 1

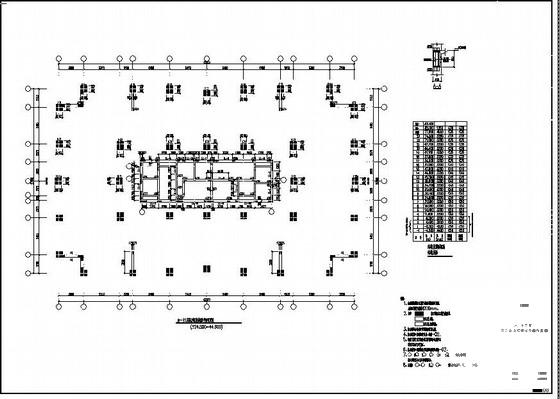

    框架核心筒结构设计 - 1
  • 框架核心筒结构设计 - 2

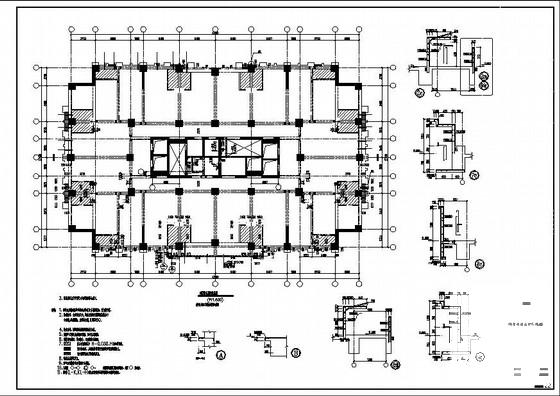

    框架核心筒结构设计 - 2
  • 框架核心筒结构设计 - 3

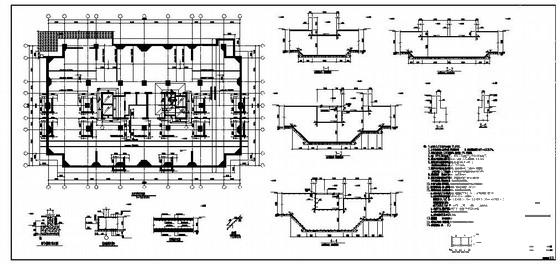

    框架核心筒结构设计 - 3
  • 框架核心筒结构设计 - 4
    框架核心筒结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
