500t污水处理一体化设施施工CAD图纸

附件详情

该项目是污水处理工程设备房项目，抗震设防烈度为6度。

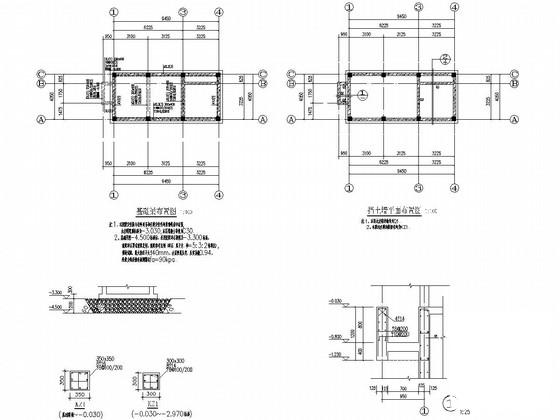

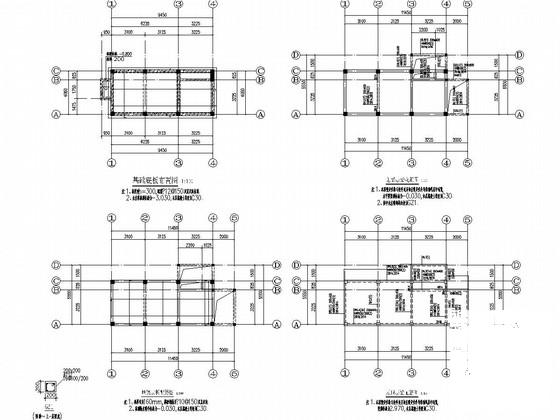

结构专业该资料包含： 结构设计说明 ，基础梁布置图，挡土墙 平面布置图 ，基础底板布置图，地梁层梁、板配筋图，屋顶层梁配筋图，屋顶层板配筋图，地下罐区结构布置图，共计4张图。

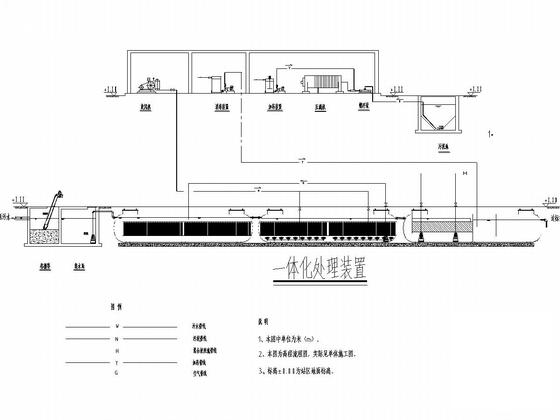

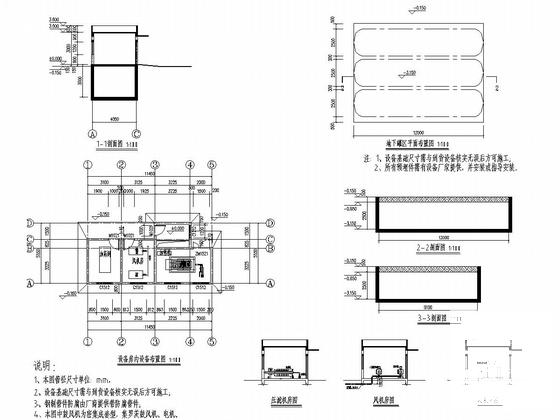

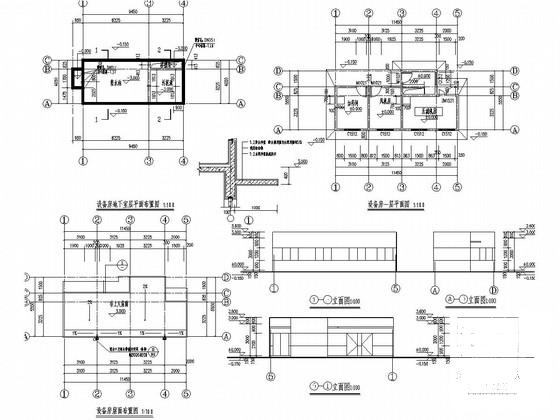

建筑专业该资料包含：建筑设计说明，总平面布置图，围墙，设备房一层、屋面平面图，立面图，设备房内设备布置图，地下罐区平面布置图，管线布置示意图，一体化处理装置，共计6张图。
分享投稿时间：近几年7月。
