框剪结构住宅楼工程高支模安全施工方案_CAD

  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 模板材料:木模板
  • 主要部位:梁,楼板
  • 特殊模板支撑:高支模
  • 楼板支撑架:扣件式
  • 模板计算书:板模板,梁模板
  • 编制时间:
  • 施工主要设备:塔吊 切割机 汽车吊
  • 施工重点难点:体量大 形状复杂 安全措施

附件详情

  • 目录
  • 第1章 编制依据5
  • 第2章 项目概要5
  • 2.1项目概要5
  • 2.2高支模概述5
  • 2.3工程验算说明6
  • 2.4施工要求7
  • 2.5技术保证条件7
  • 第3章 施工计划8
  • 3.1施工 进度计划 8
  • 3.2材料及设备计划8
  • 第4章 模板支撑体系的主要搭设方法及检查验收8
  • 4.1 模板支撑体系的搭设方法8
  • 4.1.1材料要求8
  • 4.1.2模板支撑体系的选用9
  • 4.1.3设计原则9
  • 4.1.4 梁板模板及高支模搭设一览表9
  • 4.1.5 高支模搭设方法及构造要求11
  • 4.2 模板支撑体系的验收13
  • 第5章 质量保证措施15
  • 5.1组织机构16
  • 5.2人员分工职责16
  • 5.3 模板工程 质量控制程序17
  • 5.4模板安装质量标准18
  • 5.5模板拆除质量标准20
  • 第6章 施工过程安全技术措施21
  • 6.1模板施工安全技术准备工作21
  • 6.2模板安装安全技术要求21
  • 6.3模板支撑搭设安全技术要求22
  • 6.4模板拆除安全技术措施22
  • 第7章 监测措施24
  • 第8章 安全文明施工措施24
  • 8.1高支模安全文明保证措施24
  • 8.2模板分项工程环保措施25
  • 第9章 施工应急救援预案25
  • 9.1高支模施工中易发生重大事故的部位25
  • 9.2应急准备和响应组织准备26
  • 9.3施工现场的应急处理设备和设施管理28
  • 9.4潜在危险源的应急准备和响应(事故)事件29
  • 第10章 劳动力计划31
  • 第11章 计算书31
  • 11.1 300×800梁模板(扣件式)计算书31
  • 11.2 300×1700梁模板(扣件式)计算书50
  • 11.3 120mm厚楼板模板(扣件式)计算书50
  • 11.4 150mm厚楼板模板(扣件式)计算书68

附件详情

框剪结构住宅楼工程高支模安全施工方案,包括项目概要、施工部署、施工方案、施工工艺、安全措施等,可供参考学习。
……
项目概要:
该项目一标段项目包括25#、26#楼、27#楼、33#楼、34#楼住宅楼及附属商铺、地下室,总建筑面积约为10973.9平方米,其中25#、26#楼、27#楼、33#楼、34#楼住宅楼及商业建筑面积为90747.6平方米,地下室建筑面积为19073.9平方米。住宅楼建筑层数为地下2层,地上32层,建筑高度为101.620 m,属于高层建筑。
高支模概况:
该项目33#楼主楼一层层高6.3m,板厚120mm,最大梁截面尺寸300mmx800mm,最大跨度7.1m; 34#楼一层层高为5.8m,主楼板厚120mm,商铺板厚为120m、130mm、150mm,最大梁截面尺寸300mmx1700mm,最大跨度9m。
……
施工要求:
(1)精心设计混凝土浇筑方案,确保模板支架施工过程中均衡受载,采用由两边向中部扩展的浇筑方式;
(2)严格控制实际施工荷载不超过设计荷载,对出现的超过最大荷载要有相应的控制措施,钢筋等材料不能在支架上方堆放;
(3)浇筑过程中,派人检查支架和支承情况,发现下沉、松动和变形情况及时解决。
(4)支模系统搭设、拆除和砼浇筑期间,无关人员不得进入支模区域,并设专人现场监护。
(5)应先浇筑竖向构件混凝土,支撑体系与竖向构件采用抱柱设置有效拉结。
(6)框架梁及墙柱混凝土进行分层浇筑。
……
100页,20。

混凝土浇筑施工示意图

高支模剪刀撑搭设示意图

高支模 平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

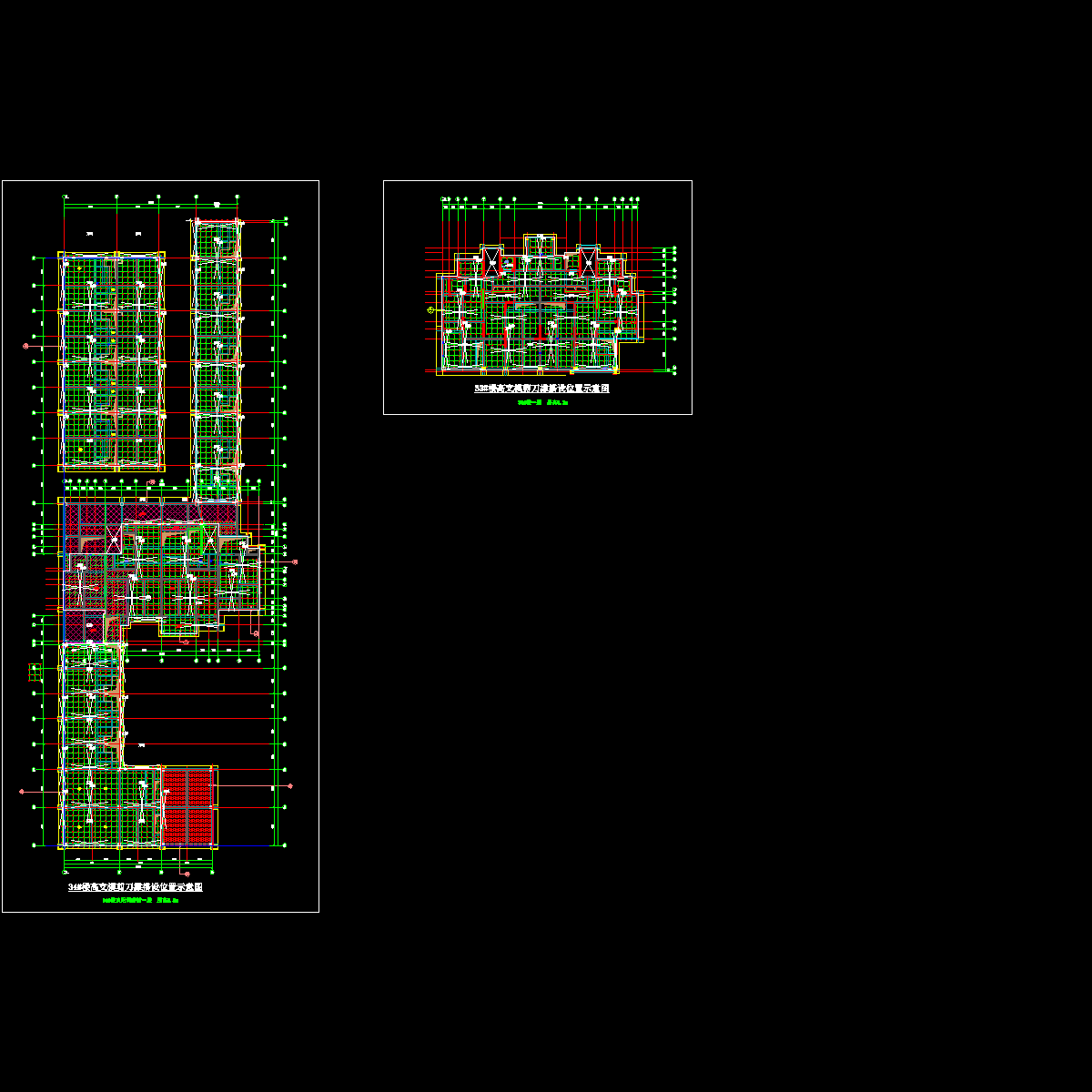

  • 高支模剪刀撑搭设位置示意图.dwg
    高支模剪刀撑搭设位置示意图.dwg

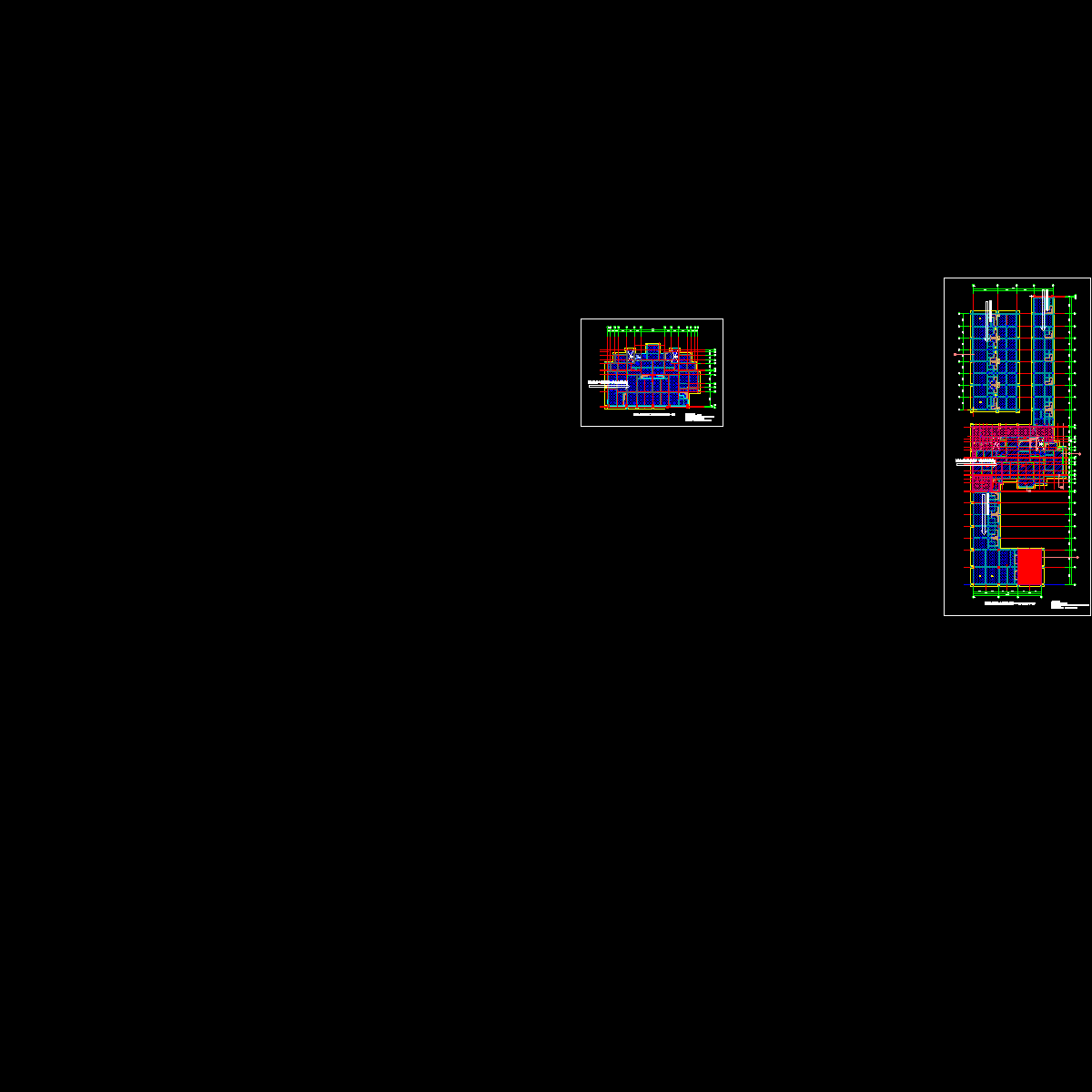

  • 高支模平面布置图.dwg
    高支模平面布置图.dwg

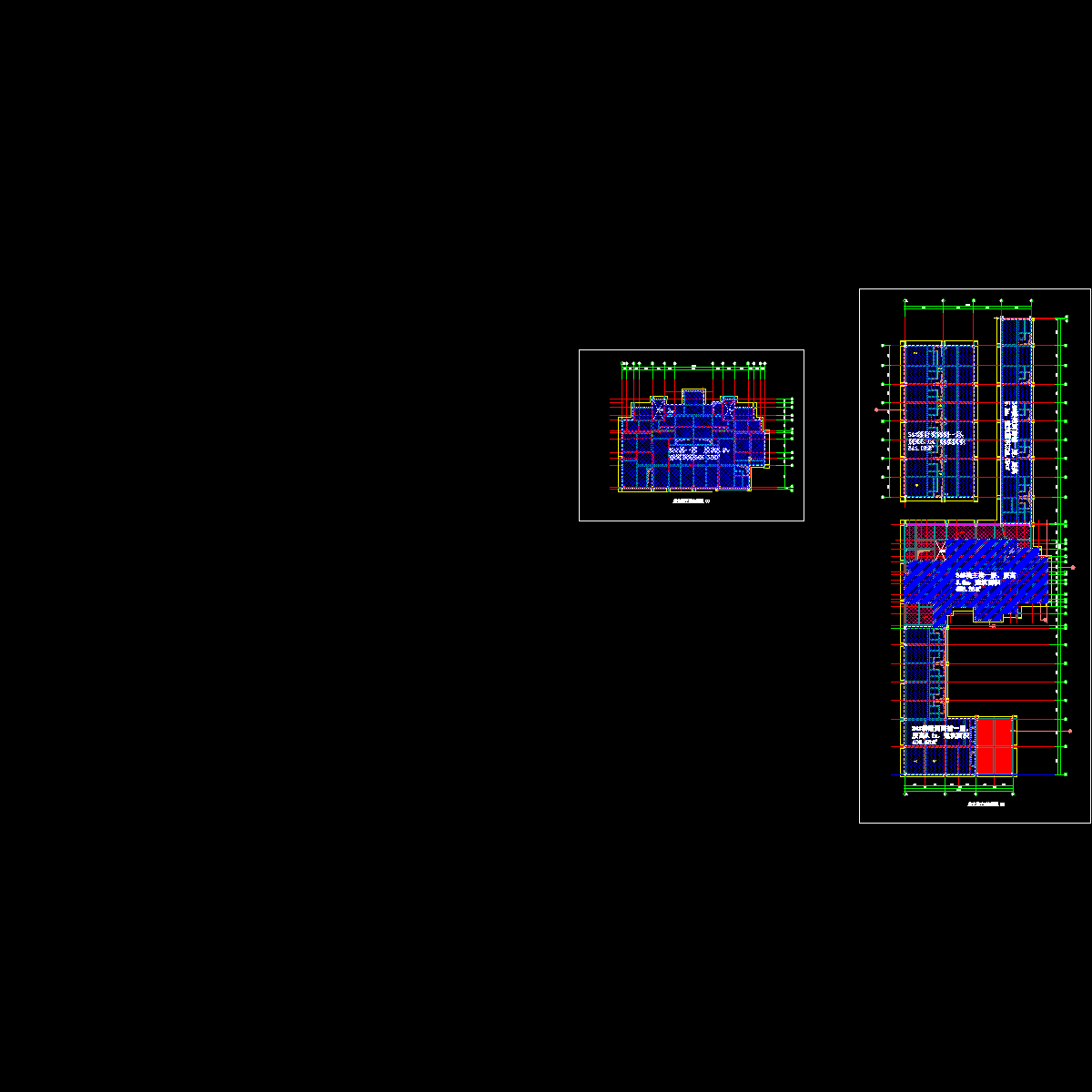

  • 高支模混凝土浇筑施工循序示意图.dwg
    高支模混凝土浇筑施工循序示意图.dwg

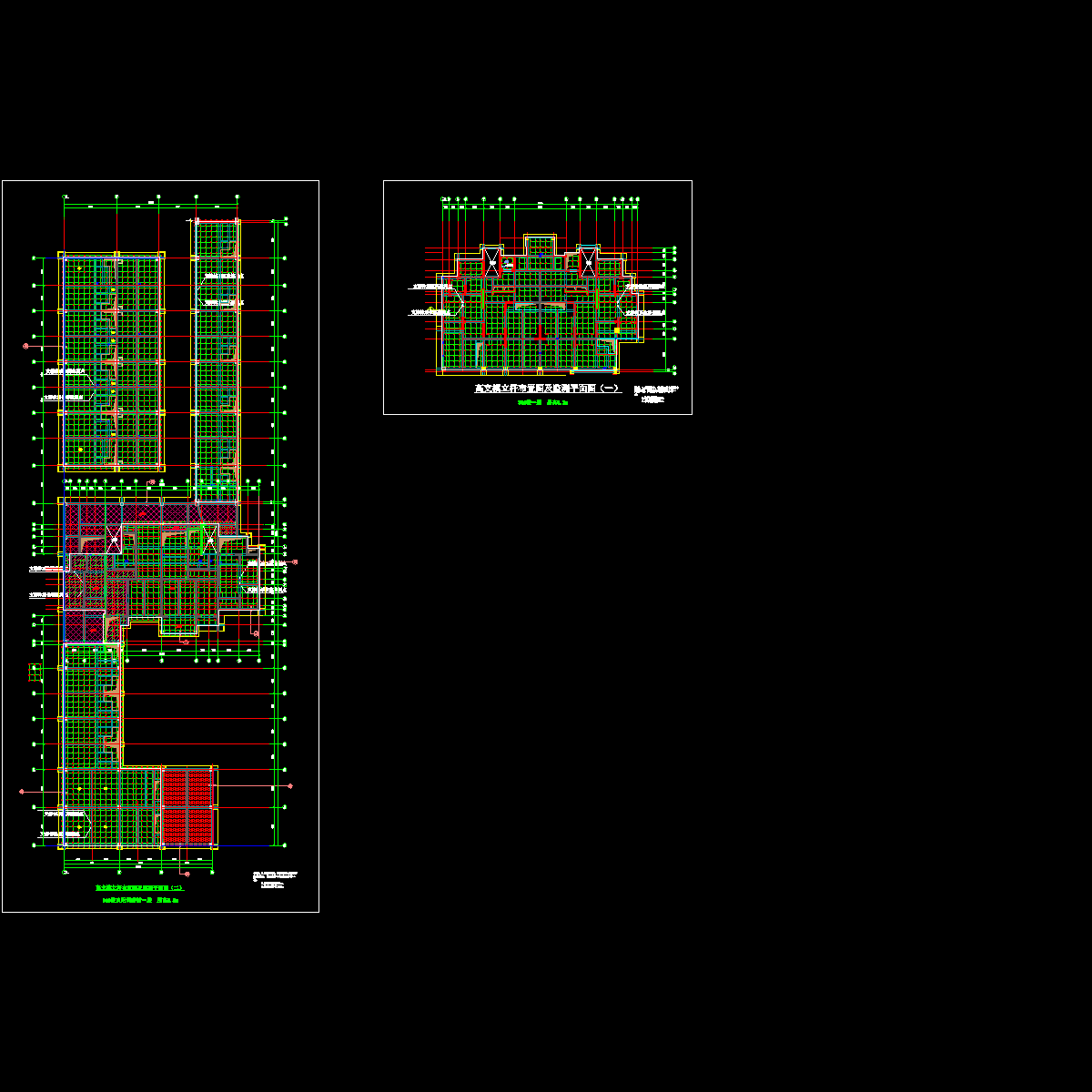

  • 高支模立杆布置图及监测平面图.dwg
    高支模立杆布置图及监测平面图.dwg
以上是部分截图,请下载附件后查看完整高清内容
