2层框架结构办公楼结构设计施工图cad柱配筋图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.70kN/平方米
  • 参考图纸:5张
  • 设计年代:近代

附件详情

该项目为湖南某工厂的小办公楼,为局部地上二层,建筑设计结构形式为钢筋混凝土框架结构,基础采用柱下钢筋混凝土独立基础,抗震不设防。
该资料包含:结构设计总说明、基础平面图、柱配筋图、梁配筋图、板配筋图、柱配筋图等共5张图纸。

梁配筋图

板配筋图

柱配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

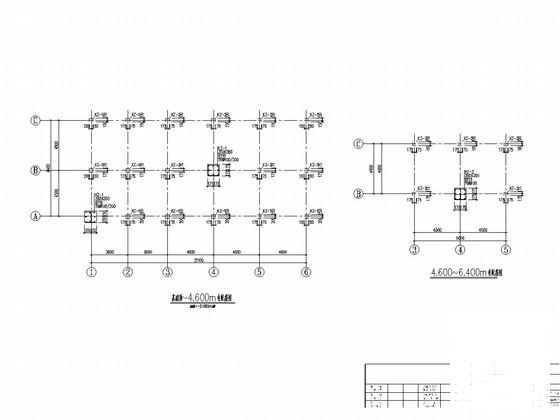

  • 办公楼结构设计图纸 - 1
    办公楼结构设计图纸 - 1

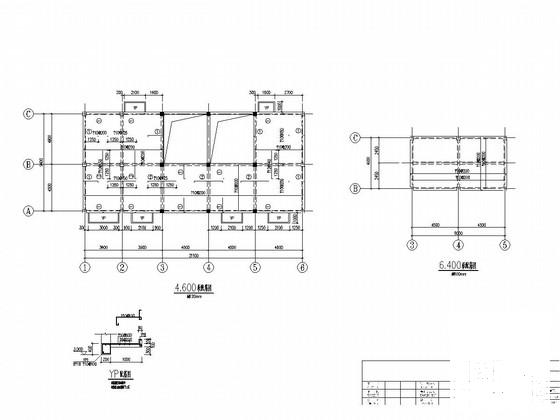

  • 办公楼结构设计图纸 - 2
    办公楼结构设计图纸 - 2

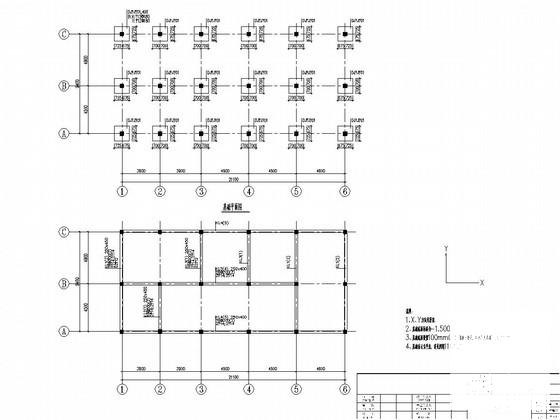

  • 办公楼结构设计图纸 - 3
    办公楼结构设计图纸 - 3

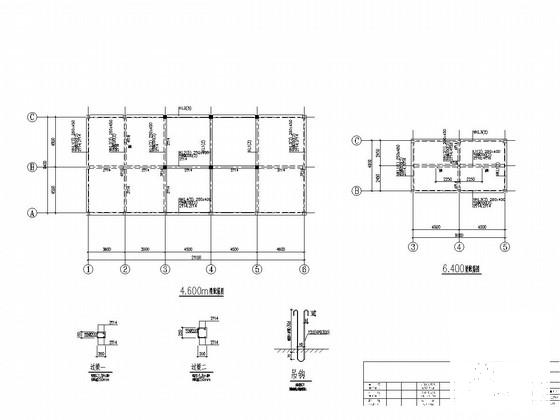

  • 办公楼结构设计图纸 - 4
    办公楼结构设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
