10080平米10层框架结构科学研究院综合实验楼结构施工CAD图纸

附件详情

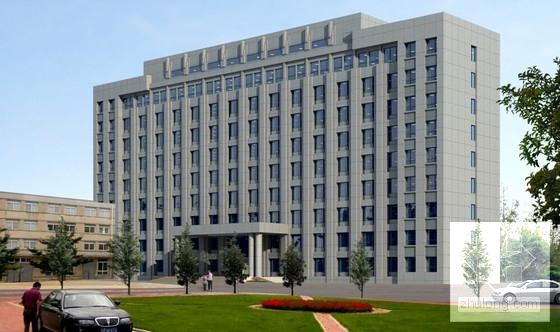

该项目是大连科学研究院综合实验楼项目，地上10层，框架结构，局部地下一层，总建筑设计面积：10080平方米，建筑高度：41.75m，采用筏板基础，抗震等级防烈度：七度。

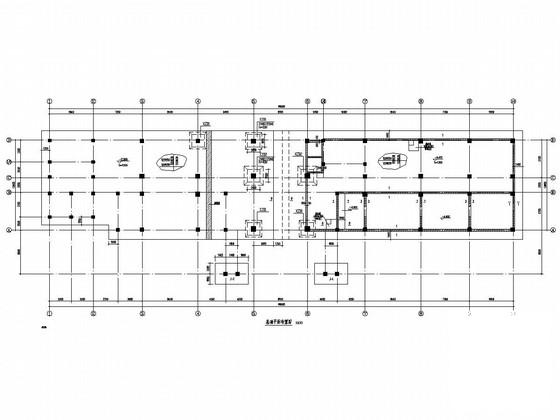

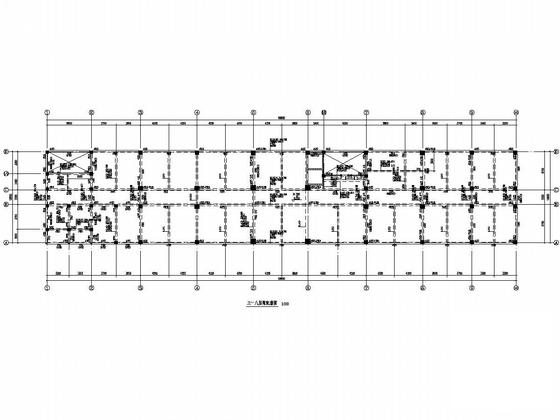

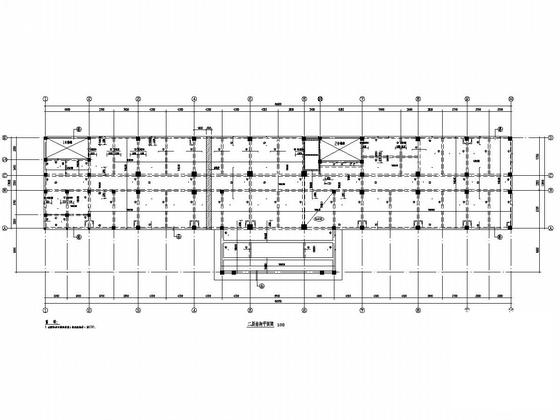

结构专业该资料包含：基础 平面布置图 ，基础详图，地下室结构图，柱布置图，梁配筋图，结构平面图，节点详图，柱配筋详图， 楼梯详图 等共计22张图。

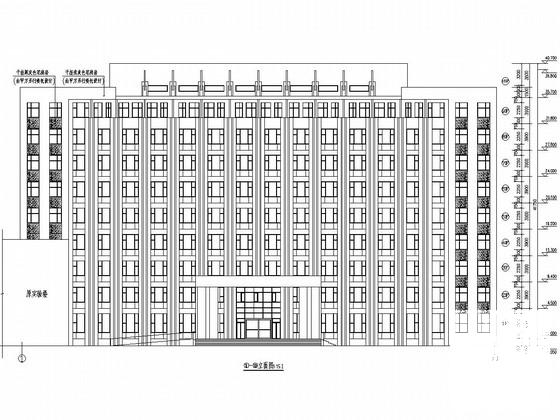

建筑专业该资料包含：施工图设计说明，材料做法表、建筑节点选用表，平面图，立面图，剖面图，平面详图，地下室平面详图、卫生间详图，门窗表、门窗详图，节点详图等共计26张图。
分享投稿时间：近几年6月。
