53层钢骨混凝土框筒结构超高层豪华大酒店结构施工CAD图纸

搜索更多资源
  • 建筑类别：酒店
  • 建筑高度类型：超高层建筑
  • 建筑地上层数：53层
  • 建筑地下层数：4层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架核心筒
  • 地下室功能：商业
  • 参考图纸：63张

附件详情

该项目为某钢骨及钢管混凝土超高层建筑，建筑总高度为242.8米，地上53层，地下4层，建筑设计结构形式为框架柱核心筒结构。
该资料包含：结构 平面布置图 （几乎每一层都不相同）、钢骨梁节点做法表、平面图等共63张图纸。

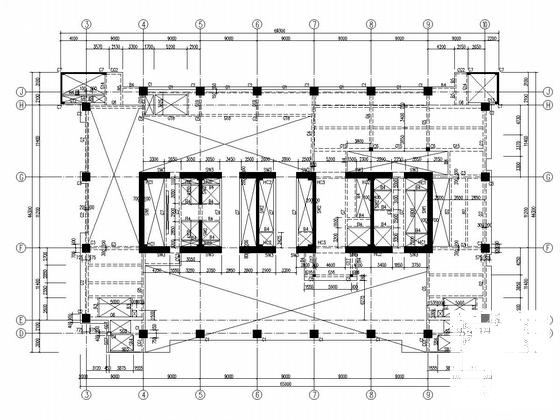

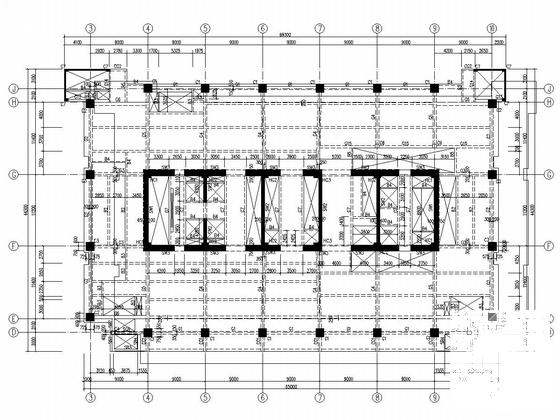

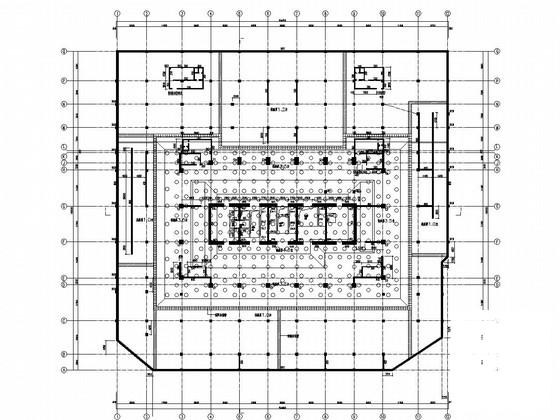

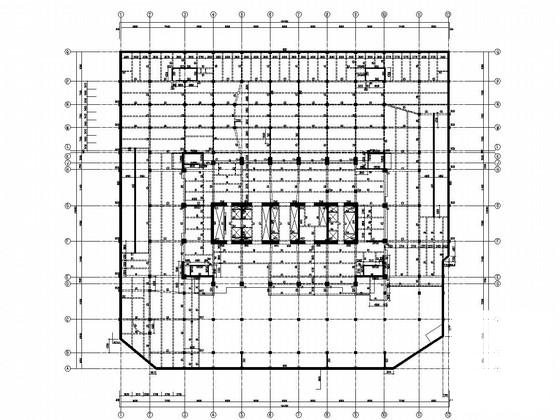

地下四层结构平面布置图

地下二层结构平面布置图

L2结构平面布置图

L3结构平面布置图

L10结构平面布置图

L53结构平面布置图

地下二层钢骨梁节点作法表

首层平面图

首层结构平面布置图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 高层混凝土结构施工 - 1
    高层混凝土结构施工 - 1
  • 高层混凝土结构施工 - 2
    高层混凝土结构施工 - 2
  • 高层混凝土结构施工 - 3
    高层混凝土结构施工 - 3
  • 高层混凝土结构施工 - 4
    高层混凝土结构施工 - 4
  • 高层混凝土结构施工 - 5
    高层混凝土结构施工 - 5
  • 高层混凝土结构施工 - 6
    高层混凝土结构施工 - 6
  • 高层混凝土结构施工 - 7
    高层混凝土结构施工 - 7
以上是部分截图，请下载附件后查看完整高清内容
