18层框剪结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.4kN/平方米
  • 地下室功能:车库
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目地下1层,地上18层,室内外高差150mm, 建筑物高度(室外地面至主要屋面板的板顶):55.75m。上部结构体系: 现浇钢筋混凝土框架—剪力墙结构。
共24张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

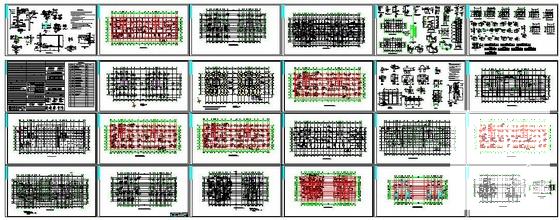

  • 框剪结构施工图纸 - 1
    框剪结构施工图纸 - 1

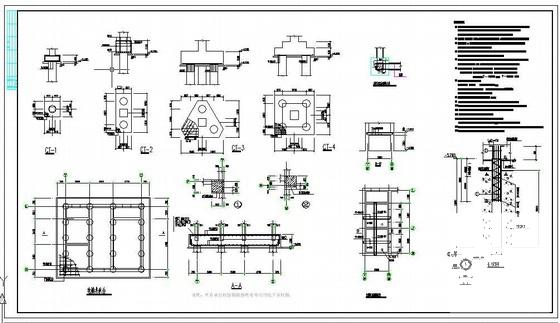

  • 框剪结构施工图纸 - 2
    框剪结构施工图纸 - 2

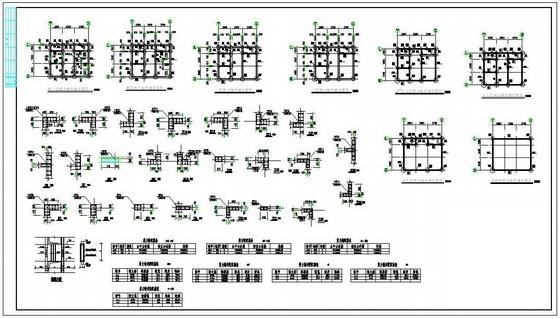

  • 框剪结构施工图纸 - 3
    框剪结构施工图纸 - 3

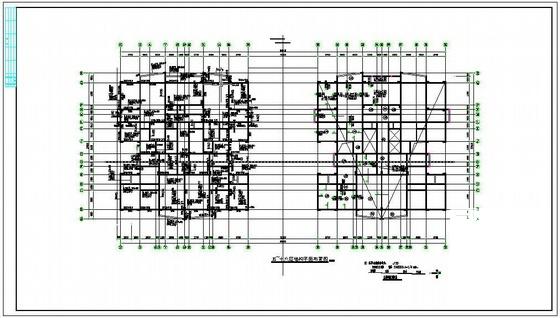

  • 框剪结构施工图纸 - 4
    框剪结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
